环氧导热灌封胶在功率半导体IGBT模块中的应用：散热绝缘与机械防护
功率半导体IGBT模块广泛应用于变频器、伺服驱动、新能源车电控与光伏逆变器，模块内部芯片发热密度高、工作电压高，对散热与绝缘提出苛刻要求。长期运行中，模块壳体内部的功率端子、驱动板与基板既要承受高温循环，又要抵御潮湿、盐雾与粉尘侵蚀。环氧导热灌封胶以高导热、高绝缘、低收缩的特性，成为IGBT模块封装与防护的关键材料。
广东华创作为专业的环氧导热灌封胶生产厂家，长期为电力电子设备厂商提供IGBT模块、电抗器与电源模块的整体用胶方案。本文结合功率半导体封装工艺，梳理环氧导热灌封胶在IGBT模块中的典型应用与选型要点。
IGBT模块为什么要采用导热灌封

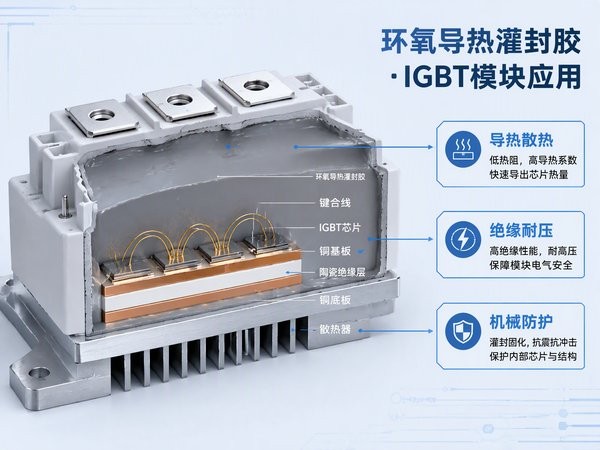

散热路径：从芯片到壳体的热量传递
IGBT芯片产生的热量经基板、焊料层传导至散热器，模块内部功率端子与驱动电路局部温度更高。采用导热灌封胶填充模块内部空隙，可以把功率器件表面热量经由胶层传递至壳体或散热器，降低结温，延长器件寿命。导热系数通常选择0.8～2.0 W/(m·K)，功率密度越高，对导热等级的要求也越高。
绝缘防护：高压环境下的耐压保障
IGBT模块母线电压常在600V以上，灌封层承担着功率端子间、端子与基板间的绝缘隔离作用。环氧体系介电强度高、体积电阻率大，固化后形成致密绝缘层，可有效防止爬电与击穿。选型时应关注耐压测试余量，并确认胶层在高温高湿条件下的绝缘稳定性。相关方案可参考808AB系列环氧灌封胶在电源模块与控制器中的绝缘导热防护应用。
驱动板与功率端子的局部防护
驱动电路板的灌封与固定
IGBT模块内部驱动板集成栅极驱动与保护电路，焊点与贴片元件需要防潮防腐。对驱动板进行局部或整板环氧灌封，可保护焊点免受凝露与腐蚀，同时固定元件防止振动脱落。灌封时应控制胶层厚度，避免覆盖过厚影响后续检修。
功率端子与连接部位的密封
功率端子与母排连接部位在热循环下易产生微动磨损与氧化。用韧性好、附着力强的环氧导热灌封胶对端子根部进行封固，可吸收热应力、防止氧化与松动，提升连接可靠性。与工业变频器电子灌封环氧胶应用类似，这类场景对胶水的耐热循环与粘接强度要求较高。
应用常见问题与改善建议
- 导热性能不足：导热填料添加不均会降低导热系数。应选用填料分散性好的体系，并规范搅拌与脱泡工艺，确保胶层密度均匀。
- 高温开裂：冷热循环下胶层与基材热膨胀系数差异会引发应力开裂。应选用低收缩、高韧性的体系，并控制固化速率，避免快速升温。
- 气泡与空洞：灌封时卷入气泡会形成绝缘与导热薄弱点。建议真空脱泡或在低粘度窗口灌封，必要时增加静置排气。
- 耐压不良：多因胶层过薄或杂质污染。应按设计控制灌封厚度，保持器件表面清洁，并在固化后做耐压抽检。
总结
功率半导体IGBT模块的长期可靠性，取决于散热、绝缘与机械防护的整体设计。按功率密度匹配环氧导热灌封胶的导热等级，控制好配比、脱泡与固化工艺，是降低结温、提升耐压裕度的有效路径。华创可提供覆盖IGBT模块灌封、驱动板防护与端子固定的系列环氧胶产品，并提供选型与工艺建议，欢迎垂询。
