继电器、电容、连接器作为电子设备中的核心基础元件，其运行稳定性直接影响整个电子设备的性能与使用寿命。此类元件在使用过程中，常面临潮湿、灰尘、油污、化学腐蚀、震动等恶劣环境，易出现接触不良、短路、损坏等问题，因此对密封防护性能的要求极高。UV胶作为一种高效、环保、精准的密封材料，凭借快速固化、致密性好、耐环境性优异、适配性强等优势，已广泛应用于继电器、电容、连接器的密封防护，有效解决传统密封材料（如硅胶、环氧胶）固化速度慢、密封效果差、耐环境性不足等痛点，大幅提升电子元件的防护性能与使用寿命。本文将全面解析UV胶在继电器、电容、连接器密封中的应用场景、核心优势、选型要点及实操技巧，为电子制造企业提供专业参考。

继电器、电容、连接器的密封核心需求是“致密密封、防潮湿、防灰尘、防腐蚀、抗震动，同时不影响元件的电气性能”，传统密封材料存在诸多局限：硅胶密封固化速度慢（数小时至数十小时），影响生产效率，且密封层致密性不足，易出现渗水、进灰现象；环氧胶密封后韧性不足，易脆裂，抗震动能力差，且固化过程中产生内应力，可能损伤元件内部结构；普通密封胶兼容性差，易腐蚀元件材质，影响电气性能。相比之下，UV胶通过紫外光快速固化，3-60秒内即可形成致密的密封层，无需高温加热，完美契合此类元件的密封需求，同时具备诸多核心优势，成为电子元件密封的优选材料。

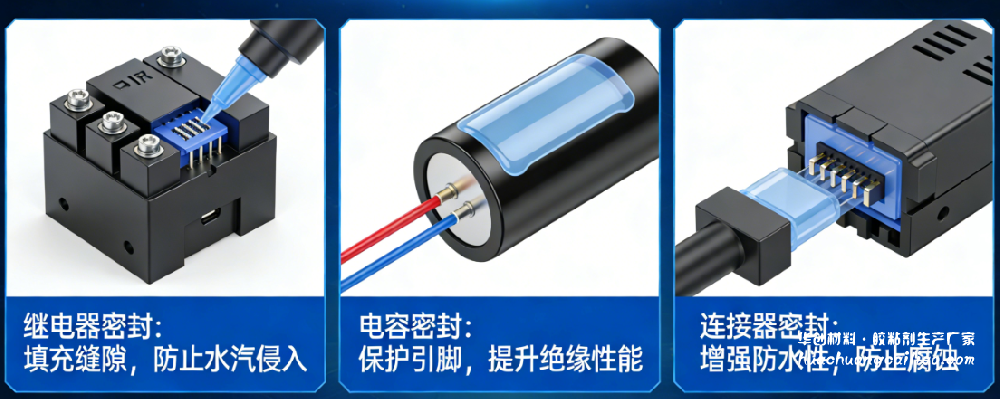

UV胶在继电器、电容、连接器密封中的核心应用场景，覆盖元件的关键密封部位，针对性解决防护痛点。一是继电器密封，主要用于继电器外壳与底座的密封、触点部位的密封，防止潮湿、灰尘、油污进入继电器内部，避免触点氧化、接触不良，提升继电器的动作可靠性与使用寿命。继电器密封要求UV胶具备良好的致密性、耐高低温性、抗震动性，同时具备良好的绝缘性能，不影响继电器的电气导通与动作性能。二是电容密封，主要用于电容外壳的密封、引脚与外壳的密封，防止电解质泄漏，避免电容受潮、腐蚀，提升电容的稳定性与使用寿命。电容密封要求UV胶具备良好的耐化学腐蚀性、防潮性，同时兼容电容外壳材质（塑料、金属等），不腐蚀外壳与引脚。

三是连接器密封，主要用于连接器外壳的密封、针脚与外壳的密封、接口部位的密封，防止潮湿、灰尘、杂质进入连接器内部，避免针脚氧化、短路，提升连接器的插拔可靠性与防护等级（可达IP67/IP68）。连接器密封要求UV胶具备良好的致密性、抗插拔磨损性、耐环境性，同时具备一定的柔韧性，可适应连接器的轻微形变，不影响插拔性能。此外，UV胶还可用于此类元件的引线密封，防止引线氧化、断裂，进一步提升元件的可靠性。

UV胶在继电器/电容/连接器密封中的核心优势，首先体现在密封效果优异上。UV胶固化后形成致密的三维网络结构，无孔隙、无裂缝，密封层致密性好，可有效隔绝空气、水分、灰尘、油污、化学试剂等杂质，防护等级可达IP67/IP68，确保元件在潮湿、恶劣环境下稳定运行；同时，UV胶粘接强度高，剪切强度可达15-30MPa，可牢固粘接元件外壳、底座、引脚等部位，避免密封层脱落、开裂，确保密封效果长期稳定。

其次，UV胶具备高效性，秒级固化特性可大幅缩短密封周期，提升生产效率，适配自动化密封产线，实现“点胶-固化-检测”一体化生产，降低人工成本，同时减少在制品库存，提升企业资金周转效率。与传统硅胶密封相比，生产效率可提升50%以上，大幅缩短生产周期。再者，UV胶具备良好的耐环境性与兼容性，可耐受-40℃至150℃的高低温循环，经过1000次循环测试无明显性能衰减；通过85℃/85%RH 1000小时湿热老化测试，密封性能保持率≥95%，具备良好的防潮、防尘、防腐蚀、抗震动性能；同时兼容塑料、金属、陶瓷等多种材质，不腐蚀元件材质，不影响元件的电气性能。

此外，UV胶无溶剂、低VOC排放，符合ROHS、REACH等国际环保标准，无刺激性气味，可改善生产环境，适配电子制造行业绿色发展趋势；同时，UV胶可根据密封需求调整粘度与固化速度，适配不同尺寸、不同类型的继电器、电容、连接器，具备较强的灵活性与适配性。

继电器/电容/连接器密封用UV胶的选型要点，需结合元件类型、密封部位、使用环境，重点关注以下5点。一是粘度，根据密封部位选择合适的粘度：外壳与底座密封、接口密封，选择中高粘度（1000-5000mPa·s）UV胶，确保密封层厚度均匀，无溢胶；引脚密封、引线密封，选择低粘度（100-500mPa·s）UV胶，确保精准密封，无气泡、无空隙。二是固化速度，自动化产线建议选择3-10秒快速固化型UV胶，提升生产效率；手动操作可选择10-30秒固化型UV胶，便于调整密封位置。

三是耐环境性，根据元件的使用环境选择：常规环境（如室内电子设备）可选择耐温-40℃至125℃的UV胶；高温、湿热、腐蚀环境（如车载电子、工业控制设备）可选择耐温-40℃至150℃以上的高温型UV胶，同时具备良好的耐化学腐蚀性与防潮性。四是兼容性，需确保UV胶与元件材质（塑料、金属、陶瓷等）兼容，粘接后不腐蚀、不发白、无气泡，不影响元件的电气性能。五是密封性能，选择致密性好、无孔隙的UV胶，确保防护等级达到IP67及以上，满足元件的密封防护需求。

实操技巧方面，需重点把控以下3个环节。一是表面清洁，密封部位需用无水乙醇或异丙醇擦拭干净，去除油污、灰尘、水分、氧化层等杂质，确保密封面无任何杂质，否则会影响UV胶的粘接强度与密封效果，导致密封层脱落、渗水；清洁后需在1小时内完成点胶操作，避免密封面再次污染。二是点胶操作，点胶量需精准控制，以“完全覆盖密封部位、无溢胶、无气泡”为宜，点胶速度需均匀，避免产生气泡；对于微小缝隙密封，可选择低粘度UV胶，确保胶液充分填充缝隙，无空隙。三是固化操作，UV固化设备的波长需匹配UV胶的光引发剂吸收波长（365nm或405nm），能量密度控制在500-3000 mJ/cm²，固化时间根据胶层厚度调整，确保胶层完全固化；对于阴影区无法照射到的部位，可选用UV/湿气双固化型UV胶，解决阴影固化难题，确保密封层完全固化。

行业应用案例显示，某汽车电子企业在车载继电器密封中，采用耐高温、高致密性UV胶，替代传统硅胶密封后，继电器的防护等级提升至IP68，耐高低温性能大幅提升，经过车载环境1000小时测试后，无渗水、无接触不良现象，使用寿命延长60%；某电子元件企业在电容密封中，选用耐化学腐蚀UV胶，解决了传统密封胶腐蚀电容外壳、电解质泄漏的问题，电容合格率提升至99.7%，售后故障率降低75%。

随着电子设备向高端化、户外化、恶劣环境化方向发展，继电器、电容、连接器对密封防护性能的要求也不断提升，未来UV胶将向高致密性、耐高温、耐化学腐蚀、定制化方向发展，进一步提升密封防护效果，助力电子元件实现更高可靠性、更长使用寿命，为电子设备的稳定运行提供保障。
