环氧灌封胶在继电器与接触器线圈灌封中的应用：绝缘固定与防潮

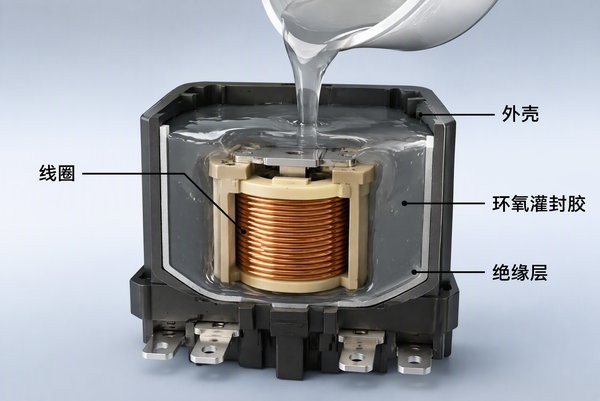

继电器和接触器是控制电路中使用量最大的电气元件，线圈通电时产生磁场驱动触头动作，长期带电、频繁通断，还要面对潮湿、粉尘、油污与温度变化的应用环境。线圈漆包线一旦受潮、受振或绝缘下降，轻则吸合不良、噪声增大，重则匝间短路烧毁线圈。环氧灌封胶把线圈整体包覆，同时解决绝缘、固定与防潮三个问题，是继电器与接触器生产中最常用的防护手段。

广东华创作为专业的继电器灌封胶与接触器线圈灌封胶生产厂家，长期为电气元件与低压电器厂商提供线圈灌封、端子固定与整机防护用胶方案，本文供电气设计与工艺工程师参考。

线圈为什么要灌封

绝缘与耐压

线圈在通断瞬间会产生较高的反电动势，漆包线之间、线圈与铁芯之间的绝缘强度必须足够。灌封层把各个线匝与金属骨架隔开，提高整体绝缘电阻与耐压能力，常见要求为耐压1500V以上、绝缘电阻大于100MΩ。灌封还可抑制线圈在潮湿环境中的表面爬电。

机械固定与抗振

继电器随设备安装位置不同，会承受振动与冲击。线圈没有固定时容易在骨架内窜动，导致电感变化与噪声。环氧固化成刚性体后把漆包线整体锁住，显著提升耐振性能，并抑制线圈工作中的微振动。

防潮防腐蚀

密闭或半密闭的磁路系统内部容易凝露，水分会沿引线缝隙进入线圈。环氧灌封固化后吸水率低，把绕组与外部环境隔离，延缓漆包线腐蚀与绝缘劣化，延长产品寿命。

线圈灌封胶怎么选

粘度与渗透性

线圈间隙小、绕线密，需要胶水在灌入后能够渗透进线匝之间。一般选用低粘度至中粘度的环氧体系，操作时间覆盖绕线骨架的灌胶流程，常见粘度范围在1500～6000 mPa·s（25℃）。粘度过高容易架空空洞，粘度过低则容易渗漏到端子区域。

固化温度与耐温等级

继电器的塑料骨架与端子对温度敏感，灌封胶宜选用80～120℃可固化的低温体系，避免高温损伤骨架。固化后胶层应能长期承受85～155℃的工作温度，并满足热循环后的绝缘与粘接要求。

绝缘性、阻燃与环保

线圈灌封胶应具备良好的体积电阻率与耐压性能，阻燃等级按产品认证要求选择，同时满足RoHS、REACH等环保要求。选用继电器专用环氧灌封胶时应核对其固化后绝缘电阻、耐温与阻燃实测数据。

灌封工艺要点

配比与混合：双组份胶严格按重量比混合并搅拌均匀，混合不均会造成局部不固化、耐压下降。

灌胶与排气：沿线圈一侧缓慢注入，让胶水自然渗透，必要时真空脱泡，避免骨架底部残留气泡。

固化曲线：按胶水规格书设置阶梯升温或恒温固化，固化不足会导致绝缘与强度不达标。

常见问题与改善对策

灌封后绝缘不良：检查配比、气泡与固化是否充分，并核实胶水是否适用该耐压等级。

胶层表面发粘：多为固化温度不足或时间偏短，应对照规格书调整固化曲线。

端子处渗胶：胶量过大或粘度偏低，可降低灌胶量或选用触变性更好的产品。

总结

继电器与接触器线圈的灌封，核心是用环氧胶把绝缘、固定与防潮统一起来。按骨架耐温选低温固化体系，按线圈结构控制粘度与胶量，并严格执行混合、排气与固化工艺，就能显著降低线圈失效。华创可提供系列继电器与接触器灌封用环氧胶及选型测试支持，欢迎垂询。
