摘要

环氧胶固化时间是电子制造、工业粘接中影响生产效率和粘接质量的关键参数。本文系统解析快干环氧胶与慢干环氧胶的区别，对比不同环氧AB胶的初固时间和全固时间，说明环氧胶固化速度受温度、固化剂、配比等因素影响的规律，给出不同工况下的选型建议和固化速度调节方法。

前言

在电子元器件粘接、灌封、结构装配生产中，环氧胶固化时间直接决定产线节拍和交期。选错固化速度，轻则生产效率低下，重则胶水未完全固化导致粘接失效、元件脱落甚至批量不良。很多工程师在选型时常常困惑：环氧胶多久能干？快干环氧胶和慢干环氧胶有什么区别？环氧AB胶固化速度能不能调节？本文将从技术原理和实际应用出发，帮你彻底搞懂环氧胶固化时间的控制逻辑。

一、环氧胶固化时间的基本概念

环氧胶的固化是一个从液态到固态的交联反应过程，固化时间不是单一数值，而是分阶段衡量。理解以下几个关键概念，是正确选型和控制固化速度的前提。

1.1 初固时间（凝胶时间）

初固时间指环氧胶混合后从液态变为凝胶态的时间，也叫凝胶时间。到达初固后，胶体表面不再粘手，可以初步定位但尚未达到最终强度。快干环氧胶的初固时间通常在5-30分钟，慢干环氧胶的初固时间则长达2-6小时甚至更久。

1.2 全固时间（完全固化时间）

全固时间指环氧胶达到最终力学强度和耐温性能所需的时间。常温下，快干环氧胶全固时间约6-12小时，慢干环氧胶全固时间则需要24-72小时。加温固化可以大幅缩短全固周期。

1.3 可操作时间（适用期）

可操作时间指环氧AB胶混合后仍能保持可流动性、可涂布状态的时间窗口。快干型环氧胶可操作时间短，通常只有3-10分钟，需要在极短时间内完成混胶和施胶；慢干型环氧胶可操作时间可达30-120分钟，适合大面积施工和复杂装配。

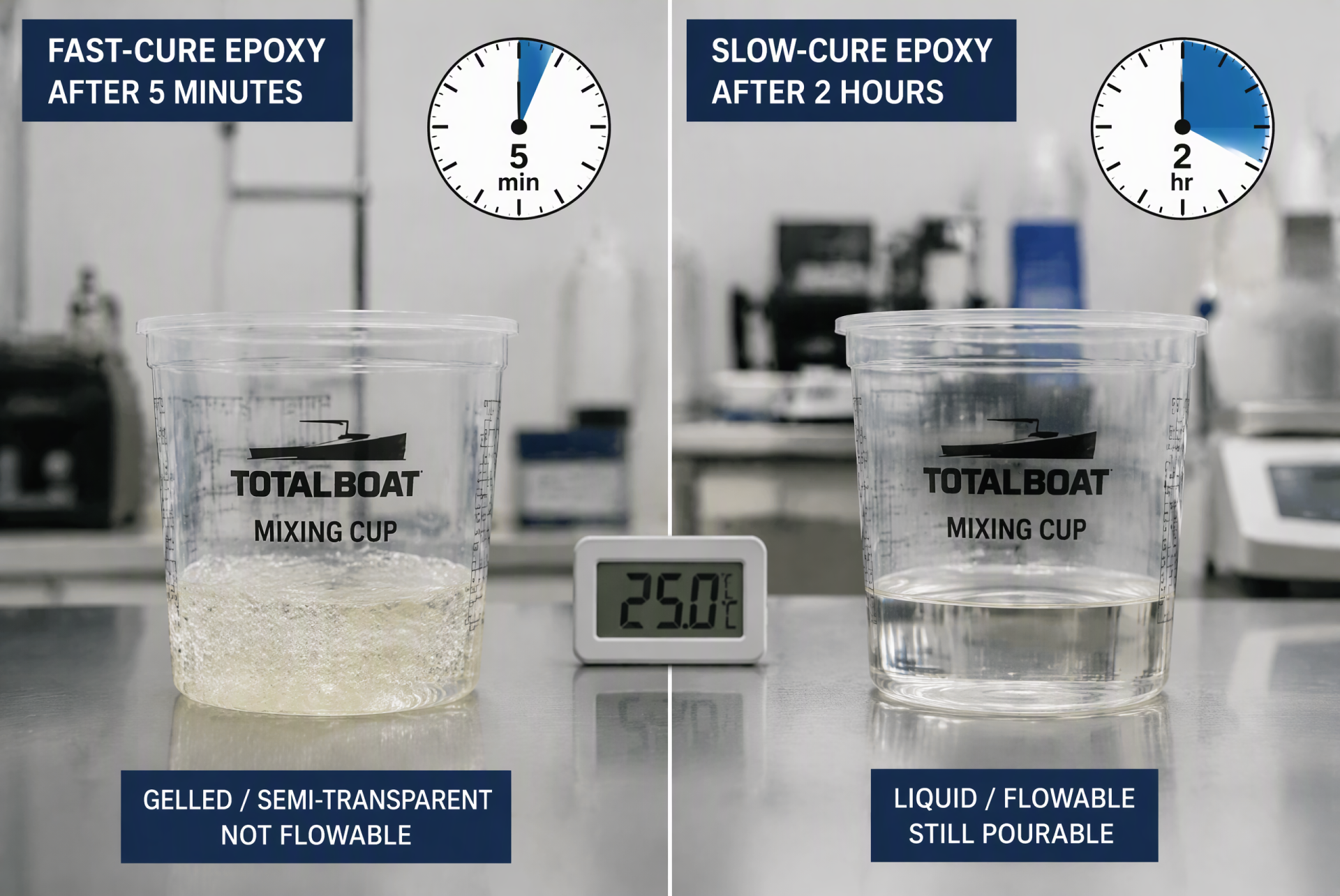

二、快干环氧胶 vs 慢干环氧胶：怎么选？

快干和慢干环氧胶各有适用场景，选型的核心原则是"匹配工况，不是越快越好"。以下从五个维度对比两者差异。

2.1 固化速度对比

快干环氧胶采用改性胺类或脂肪族胺类快速固化剂，常温下5-30分钟初固，6-12小时全固。慢干环氧胶多采用芳香族胺类或酸酐类固化剂，常温下2-6小时初固，24-72小时全固。如果对固化温度有特殊要求，可以参考常温固化与加温固化环氧胶的选型逻辑。

2.2 粘接强度对比

慢干环氧胶由于交联反应更充分、分子链排列更规整，最终粘接强度通常高于快干型。同等条件下，慢干环氧胶的剪切强度可达18-25MPa，快干型约12-18MPa。对于结构性粘接和长期受力部位，优先选慢干型。

2.3 适用场景对比

快干环氧胶适用于：紧急修补、流水线快速定位、小面积粘接、手工点胶等需要快速周转的场景。慢干环氧胶适用于：大面积灌封、复杂结构件装配、需要较长调整时间的工件、对最终强度要求高的结构粘接。对于灌封场景，还需要考虑胶体固化放热和气泡问题，可参考环氧灌封胶气泡缺陷成因与改善方案。

2.4 耐温性能对比

慢干环氧胶的玻璃化转变温度（Tg）通常更高，耐温性能优于快干型。快干型环氧胶长期耐温约80-120℃，慢干型可达120-180℃甚至更高。若工况涉及高温环境，选型时需重点关注Tg指标。

2.5 收缩率对比

快干环氧胶反应速度快、放热集中，固化收缩率相对较大（0.1%-0.3%），可能导致精密件位移或内应力增大。慢干环氧胶反应温和、放热分散，收缩率更小（0.05%-0.1%），适合精密粘接和高尺寸稳定性要求的场合。

三、影响环氧胶固化速度的四大因素

理解固化速度的影响因素，才能在需要时灵活调节环氧胶的固化时间。

3.1 温度

温度是影响环氧胶固化速度最显著的因素。经验法则：固化温度每升高10℃，固化速度大约加快一倍。常温（25℃）下需要24小时全固的慢干环氧胶，在60℃下约6-8小时即可全固，在80℃下约3-4小时全固。但加温不宜过快，避免放热峰导致气泡或开裂。

3.2 固化剂类型

固化剂种类直接决定反应速度。脂肪族胺类（如二乙烯三胺）反应快，适合快干型配方；芳香族胺类（如间苯二胺）反应慢但耐温高；酸酐类固化剂需要加温活化，固化速度最慢但交联度最高。通过选择不同固化剂，可以从根本上调节环氧AB胶的固化速度。

3.3 配比比例

环氧AB胶的A/B组分配比影响固化速度和最终性能。偏离推荐配比，无论偏A还是偏B，都会导致固化不完全或速度异常。严格按厂家提供的配比（如1:1、2:1、4:1、5:1等）混合，是保证正常固化的前提。

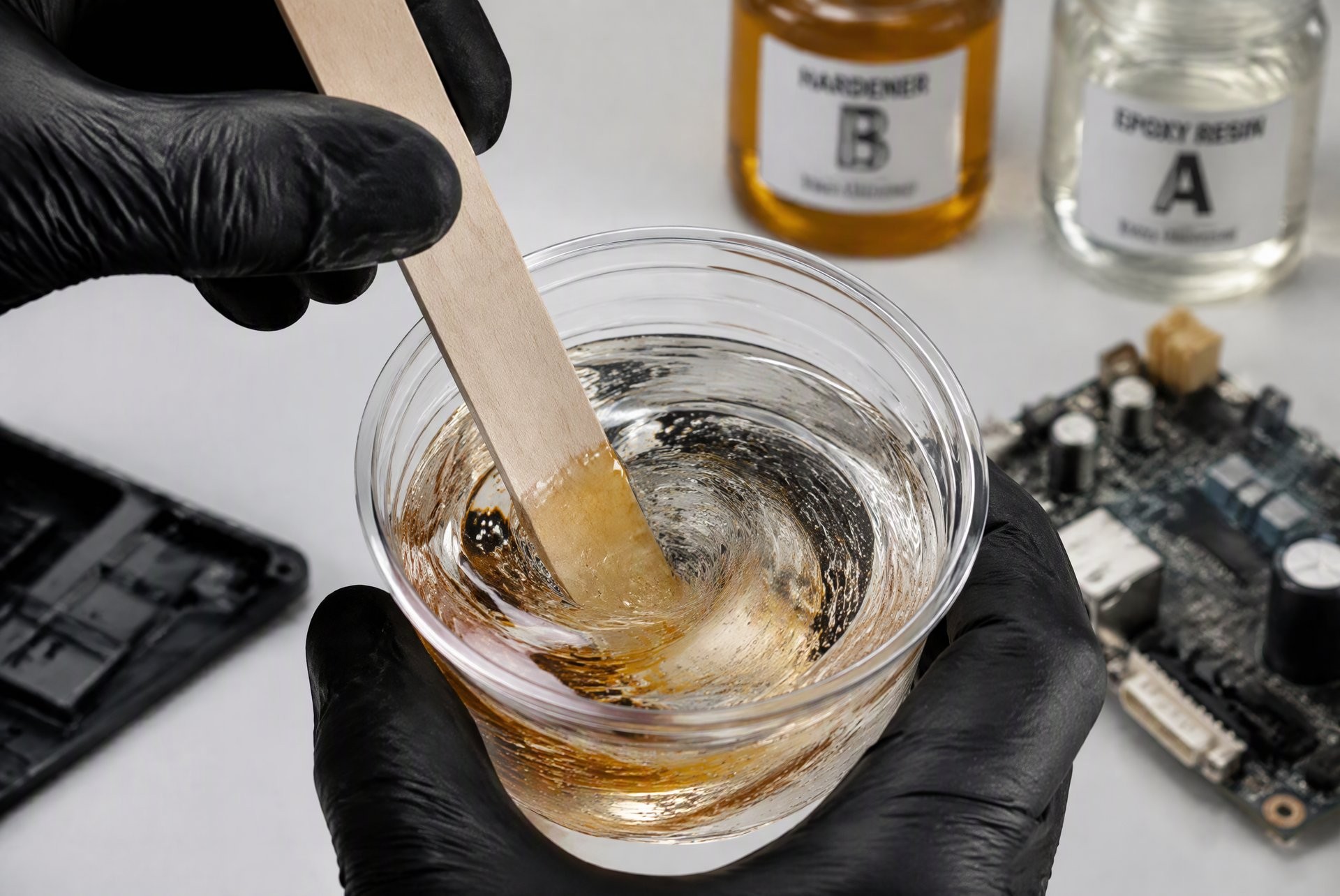

3.4 混合均匀度

AB胶混合不均匀会导致局部固化不完全或固化速度不一致。手动搅拌需充分刮壁混合至少2-3分钟，确保无条纹、无色差。机械化混胶推荐使用静态混合器配合双组分点胶机，保证混合一致性。

四、华创材料环氧胶产品推荐

华创材料针对不同固化速度需求，提供多款环氧AB胶产品，覆盖快干定位、通用粘接、高强结构粘接等应用场景。

4.1 快干型：909AB系列

909AB系列为通用快干型环氧AB胶，常温下初固时间约20-30分钟，全固6-8小时。粘度适中、可操作时间约5-8分钟，适合流水线快速定位和小面积粘接。剪切强度约15MPa，耐温100℃长期使用。

4.2 中速通用型：808AB系列

808AB系列为中速固化环氧AB胶，常温下初固约1-2小时，全固24小时。可操作时间约30分钟，适合中等面积粘接和灌封。该系列也广泛用于电子元器件灌封，详细参数可参考808AB系列电子灌封胶应用全解析。

4.3 慢干高强型：结构胶系列

华创结构胶系列为慢干高强型环氧AB胶，常温下初固2-4小时，全固48-72小时。剪切强度可达20-25MPa，耐温150℃以上，适合金属、陶瓷、复合材料等高强结构粘接。不同基材的选型建议可参考不同基材环氧结构胶选型指南。

五、环氧胶固化速度调节实用技巧

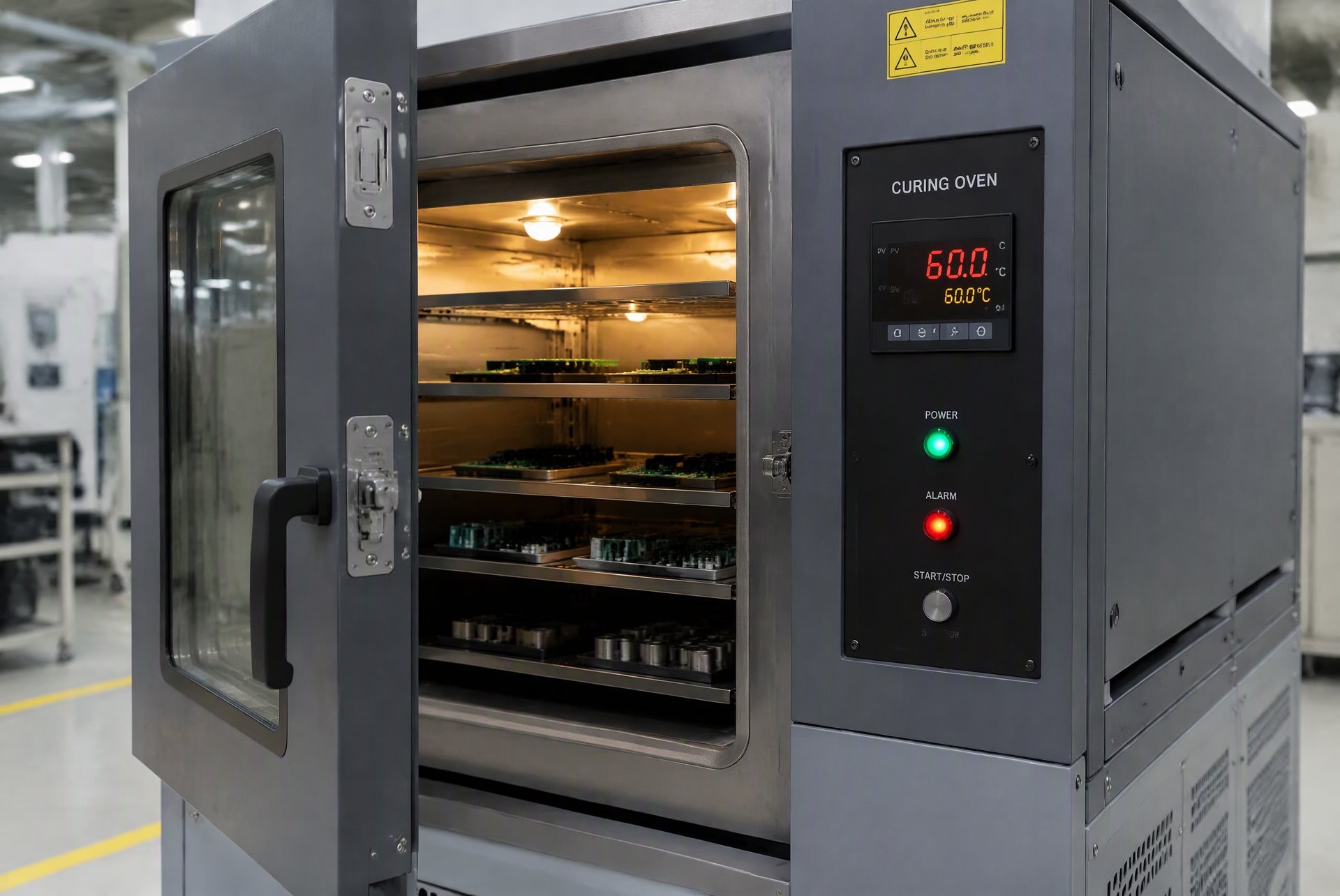

5.1 加温加速固化

将工件置于40-80℃烘箱中可以显著加速固化。建议分阶段升温：先室温凝胶（避免放热峰），再升至60℃保温2-4小时，最后升至80℃保温1-2小时，确保完全固化。注意不要超过胶水推荐的最高固化温度。

5.2 降低温度延缓固化

在需要延长可操作时间时，可将胶水和工件预冷至10-15℃，能有效延缓固化反应。但环境温度不宜低于5℃，否则可能固化不完全。混合后也可以在低温下短暂储存，延长适用期。

5.3 控制胶层厚度

环氧胶固化放热与胶层厚度正相关。胶层过厚时放热集中，可能产生气泡或开裂；胶层过薄时强度不足。建议结构粘接胶层厚度控制在0.05-0.15mm，灌封胶层厚度根据元件高度调整。对于灌封场景的气泡控制，可参考灌封工艺气泡缺陷改善方案。

六、常见误区与纠正

误区一：环氧胶越快干越好

很多用户认为固化越快效率越高。实际上，快干环氧胶的最终强度、耐温性和尺寸稳定性通常不如慢干型。选型应以工况需求为准，不是越快越好。

误区二：加温越高固化越快越好

加温可以加速固化，但温度过高会导致放热反应失控，产生气泡、开裂或烧胶。建议升温不超过150℃，且分阶段升温。

误区三：配比微调可以改变固化速度

有人通过增加固化剂比例来加速固化，这是错误做法。偏离标准配比会导致固化不完全、强度下降或耐久性变差。正确做法是选择合适固化速度的胶型，或通过温度调节。

七、总结

环氧胶固化时间的选择和控制，是保证粘接质量和生产效率的关键。选型时综合考虑初固时间、全固时间、可操作时间、粘接强度和耐温需求；调节时优先通过温度控制，避免改变配比。华创材料提供从快干到慢干的全系列环氧AB胶产品，可根据您的具体工况推荐最合适的型号和固化方案。

关键词标签：环氧胶固化时间,快干环氧胶,慢干环氧胶,环氧AB胶固化速度,初固时间,全固时间,环氧胶固化温度,AB胶多久能干,环氧胶固化加速,固化剂类型
