摘要

环氧AB胶配比是决定固化质量和粘接强度的核心参数。本文系统分析环氧AB胶配比偏差对固化速度、固化物硬度和粘接强度的影响，说明A剂偏多和偏B的不同后果，给出配比控制和纠偏方法。

前言

环氧AB胶由A剂（环氧树脂）和B剂（固化剂）两部分组成，两剂的配比直接决定固化反应的交联程度。配比偏差会导致环氧胶固化不完全、强度下降甚至完全不固化。本文将详细解析环氧AB胶配比错误的各种后果及预防方法，帮助你避免因配比失误导致的粘接失效。

一、环氧AB胶配比的基本原理

环氧AB胶的固化是A剂中的环氧基团与B剂中的活性氢发生开环加成反应，形成三维交联网络。配比的化学计量比决定了交联密度，进而影响固化物的所有性能指标。

1.1 等当量配比

环氧AB胶的标准配比是按环氧当量与活泼氢当量的摩尔比1:1计算的。厂家推荐的配比（如1:1、2:1、4:1、5:1等）已经考虑了固化剂的活性和反应效率，按推荐配比混合可以保证最优的固化性能。

1.2 配比偏差的来源

实际施工中配比偏差主要来自：手动称量误差（±5-10%）、粘度差异导致挤出量不一致（A剂和B剂粘度差可达3-5倍）、混合前未充分摇匀导致浓度不均、双组份点胶机参数未校准。混合方式对最终固化也有影响，可参考环氧胶固化时间控制指南中的混合均匀度章节。

二、A剂偏多（少加固化剂）的后果

当A剂比例偏高、B剂不足时，环氧基团无法完全反应，固化物中残留未交联的环氧树脂。

2.1 固化速度变慢

固化剂不足使反应速度降低，初固时间延长2-5倍，全固时间可能延长至数天甚至无法完全固化。表面可能出现永久性发粘现象。

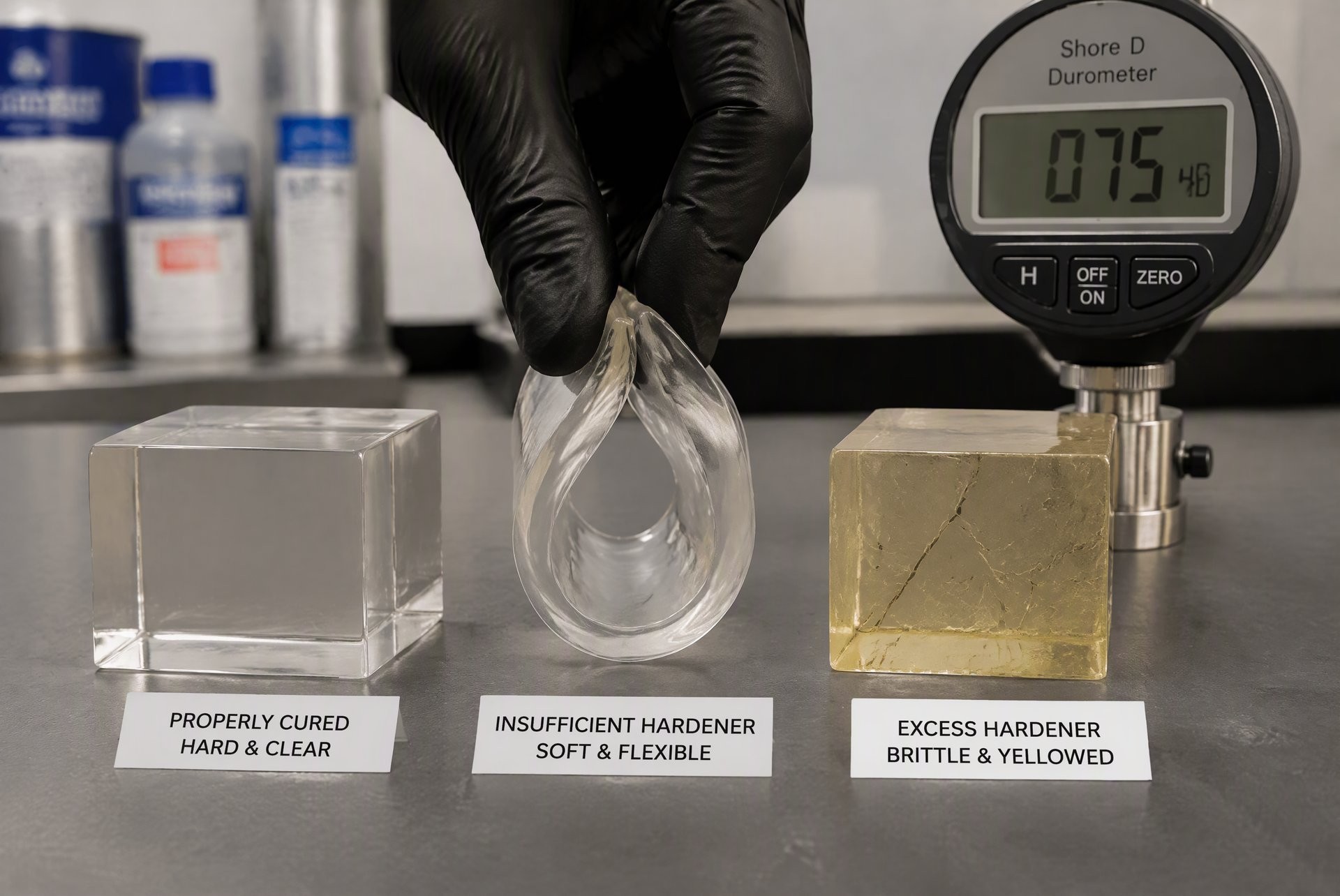

2.2 硬度和强度下降

交联密度降低导致固化物硬度从正常的80-90 ShoreD降至60-70 ShoreD，剪切强度可能下降30-50%。固化物偏软、韧性过大但刚性不足。

2.3 耐温性能下降

未交联的树脂在高温下软化，Tg（玻璃化转变温度）降低20-40℃。原本耐温120℃的胶水可能只能耐80℃以下。关于Tg对耐温性能的影响，可参考环氧结构胶选型指南。

2.4 化学耐性变差

交联不充分的固化物容易被溶剂侵蚀，在酸碱环境中的稳定性大幅下降，可能在数周内出现膨胀、软化或粉化。

三、B剂偏多（多加固化剂）的后果

当B剂比例偏高时，多余的固化剂无法参与反应，以游离态存在于固化物中。

3.1 固化速度加快但质量下降

多余固化剂会加速初期反应，初固时间缩短。但最终固化物的分子链短、交联点分布不均，整体性能反而下降。

3.2 表面渗出物

未反应的固化剂（尤其胺类）会迁移至固化物表面，形成白色或黄色渗出物，俗称"白霜"或"渗油"。这种现象在高温高湿环境下更明显。

3.3 固化物脆化

交联点过于集中使固化物脆性增大，断裂伸长率下降，抗冲击性能降低。在受力条件下容易发生脆性断裂而非塑性变形。

3.4 胺致白化

游离胺类固化剂会与空气中的二氧化碳和水反应生成碳酸盐，导致粘接界面出现白化现象，影响外观和附着力。如出现表面发白，还需排查其他原因，可参考灌封胶气泡缺陷分析中的相关章节。

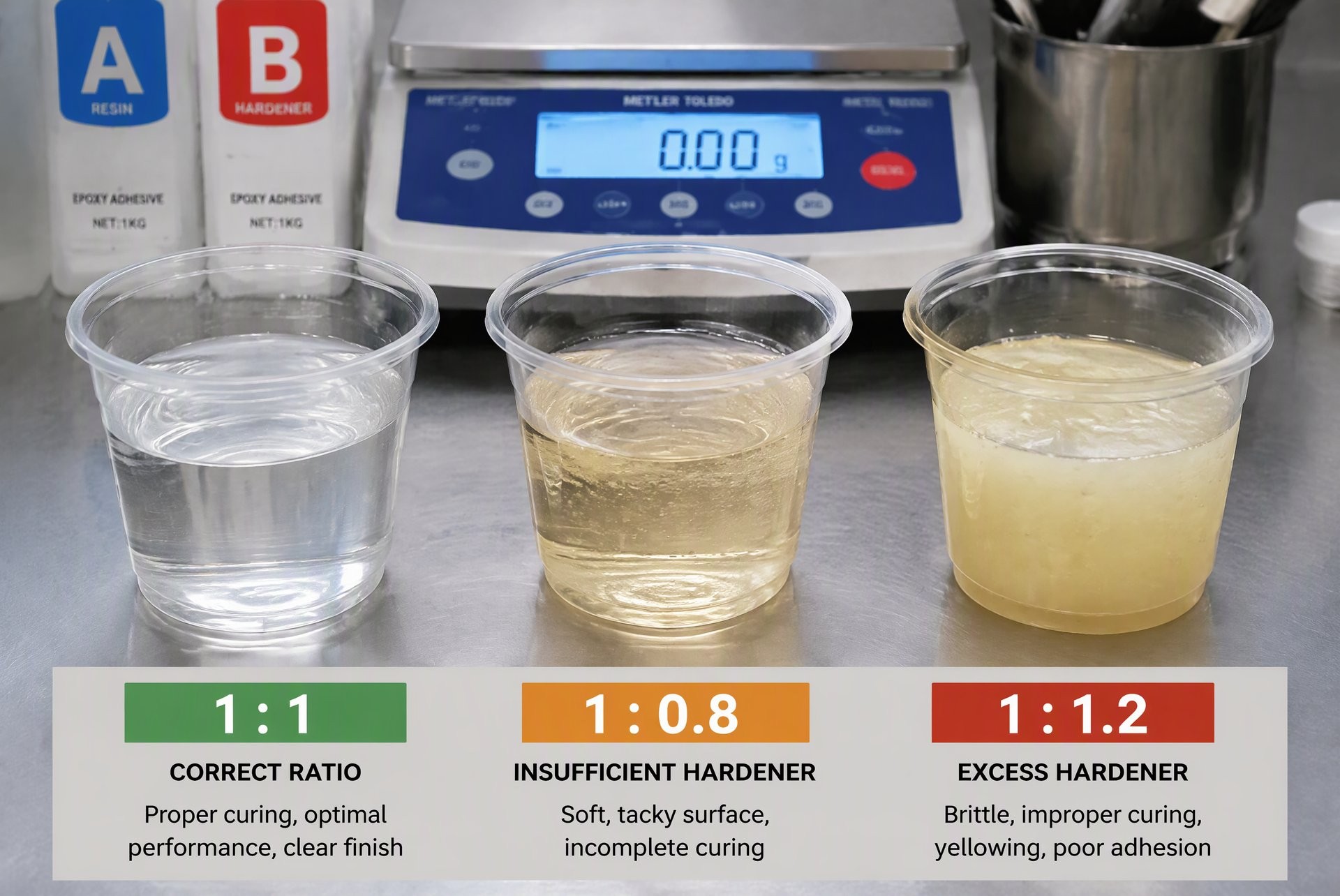

四、不同配比偏差程度的影响对比

4.1 偏差±2%以内

偏差在2%以内的配比误差对固化性能影响很小，大多数环氧AB胶产品允许±2%的配比误差。固化速度、硬度和强度变化在5%以内，对常规应用无明显影响。

4.2 偏差±5%

偏差5%时，固化速度变化约15-20%，硬度变化约10%，剪切强度变化约10-15%。对于结构粘接和精密封装应用，此偏差已不可接受。

4.3 偏差±10%以上

偏差10%以上会导致明显固化缺陷：固化不完全或过固化、强度下降30%以上、表面渗出物、耐温性能下降20℃以上。必须纠正配比后重新施工。

五、配比控制方法

5.1 使用精密称量工具

手动调胶时使用精度0.1g以上的电子秤称量A剂和B剂，按产品说明书要求的配比精确称量后混合。避免目测或凭经验估量。

5.2 使用双组份点胶机

双组份点胶机通过计量泵按设定配比自动混合，配比精度可达±1%。适合批量生产和连续施工，同时保证配比和混合均匀性。更多关于混合方式的选择，可参考808AB系列灌封胶应用解析。

5.3 使用静态混合器

配合双组份点胶机或包装管嘴使用静态混合器，可以实现A剂和B剂的均匀混合。静态混合器内的螺旋片使胶液反复分流和汇合，混合效率高且一致性好。

5.4 定期校准设备

使用双组份设备的用户应定期校准计量泵和比例阀，建议每3个月校准一次，更换胶水型号时必须重新校准。校准方法：分别收集A剂和B剂10次出胶量，计算实际配比与设定值的偏差。

六、配比错误的补救措施

6.1 未固化时的补救

如发现配比错误且胶水尚未固化，应立即清除已混合的胶液，清洁粘接面后重新按正确配比混合施胶。

6.2 已固化但质量不合格的补救

如固化物硬度不够或有渗出物，应拆除粘接件，清除固化物后重新粘接。清除方法可使用加热软化（80-120℃）或专用环氧胶溶解剂，注意保护基材。

6.3 不建议的补救方式

不推荐在错误配比的胶层上再覆盖一层"修正配比"的胶层。底层缺陷无法通过表层修正来弥补，且层间结合力不均会导致整体性能更差。

七、华创材料环氧AB胶配比说明

华创材料环氧AB胶系列产品均标注明确的配比比例，建议严格按标注配比使用：

7.1 1:1配比系列

808AB系列和909AB系列为1:1配比，使用方便，适合手工和机器混合。配比偏差应控制在±3%以内。

7.2 其他配比系列

结构胶系列为2:1或4:1配比，B剂为改性胺类固化剂，配比精度要求更高（±2%以内）。配比相关问题的技术支持可参考结构胶选型指南。

总结

环氧AB胶配比偏差会直接影响固化速度、硬度、强度和耐温性能。A剂偏多导致固化不完全和强度不足，B剂偏多导致脆化和表面渗出。建议使用精密称量工具或双组份点胶机控制配比，偏差控制在±2%以内。配比错误未固化时应立即清除重做，已固化不合格时应拆除重新粘接。华创材料提供配比明确的环氧AB胶产品和技术支持，确保您的粘接质量稳定可靠。

关键词标签：环氧AB胶配比,AB胶配比偏差,环氧胶固化不完全,配比错误影响,AB胶A剂B剂比例,环氧胶配比不对,环氧胶固化速度,AB胶配比控制
