摘要

环氧AB胶混合方式直接影响固化均匀性和粘接强度。本文对比手工调胶和机器混胶两种方式在混合均匀度、气泡含量、配比精度和生产效率方面的差异，分析混合不均匀对粘接质量的危害，给出不同场景下的混胶方式选择建议。

前言

环氧AB胶使用前必须将A剂和B剂充分混合，混合质量直接决定固化效果和最终粘接强度。手工调胶和机器混胶是两种主要的混合方式，各有优劣。选择不当会导致混合不均匀、气泡残留、配比偏差等问题。本文将从技术角度对比分析两种混胶方式，帮助你根据实际工况选择最合适的方案。

一、手工调胶的特点与适用场景

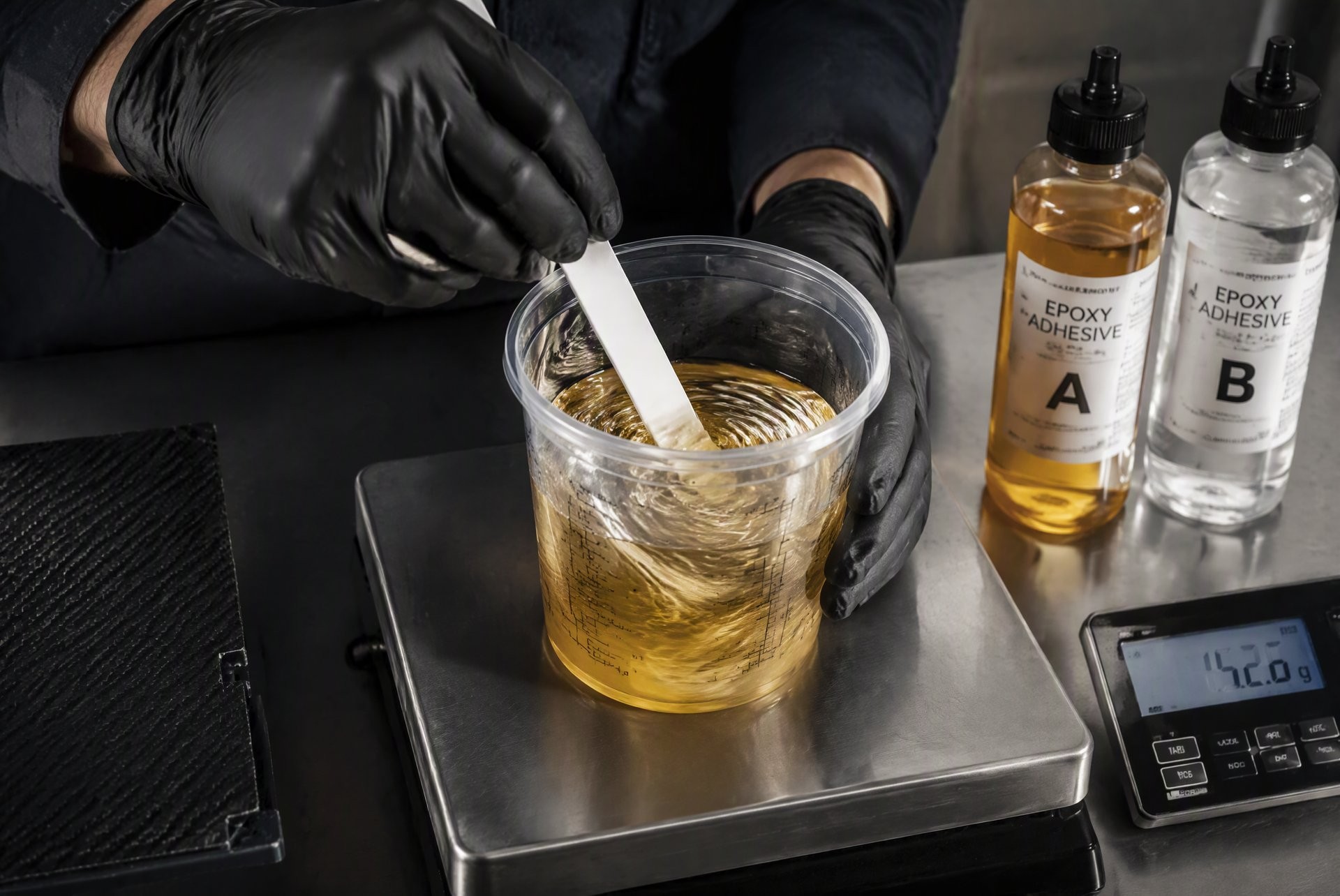

手工调胶是指操作人员使用搅拌棒或刮刀将A剂和B剂按配比称量后在容器中手动搅拌混合的方式。这是最传统也最灵活的混胶方式。

1.1 手工调胶的优点

手工调胶无需设备投入，适合小批量、多品种、频繁更换胶型的场合。操作灵活，可根据胶水粘度和用量调整搅拌力度和速度。适合实验室开发、样品制作和维修修补等低频次使用场景。

1.2 手工调胶的缺点

手工调胶存在配比精度低（依赖称量精度，误差±5-10%）、混合均匀度不稳定（依赖操作经验）、容易卷入气泡（搅拌动作带入空气）、效率低（每次仅能处理少量胶水）等缺点。配比控制相关内容可参考环氧AB胶配比偏差分析。

1.3 手工调胶的正确操作

手工调胶应遵循以下步骤：按配比精确称量A剂和B剂至同一容器→使用平头搅拌棒沿容器壁以"8"字形轨迹搅拌2-3分钟→注意刮容器底部和侧壁→搅拌速度适中避免卷入气泡→混合后静置1-2分钟脱泡→在可操作时间内完成涂布。

二、机器混胶的特点与适用场景

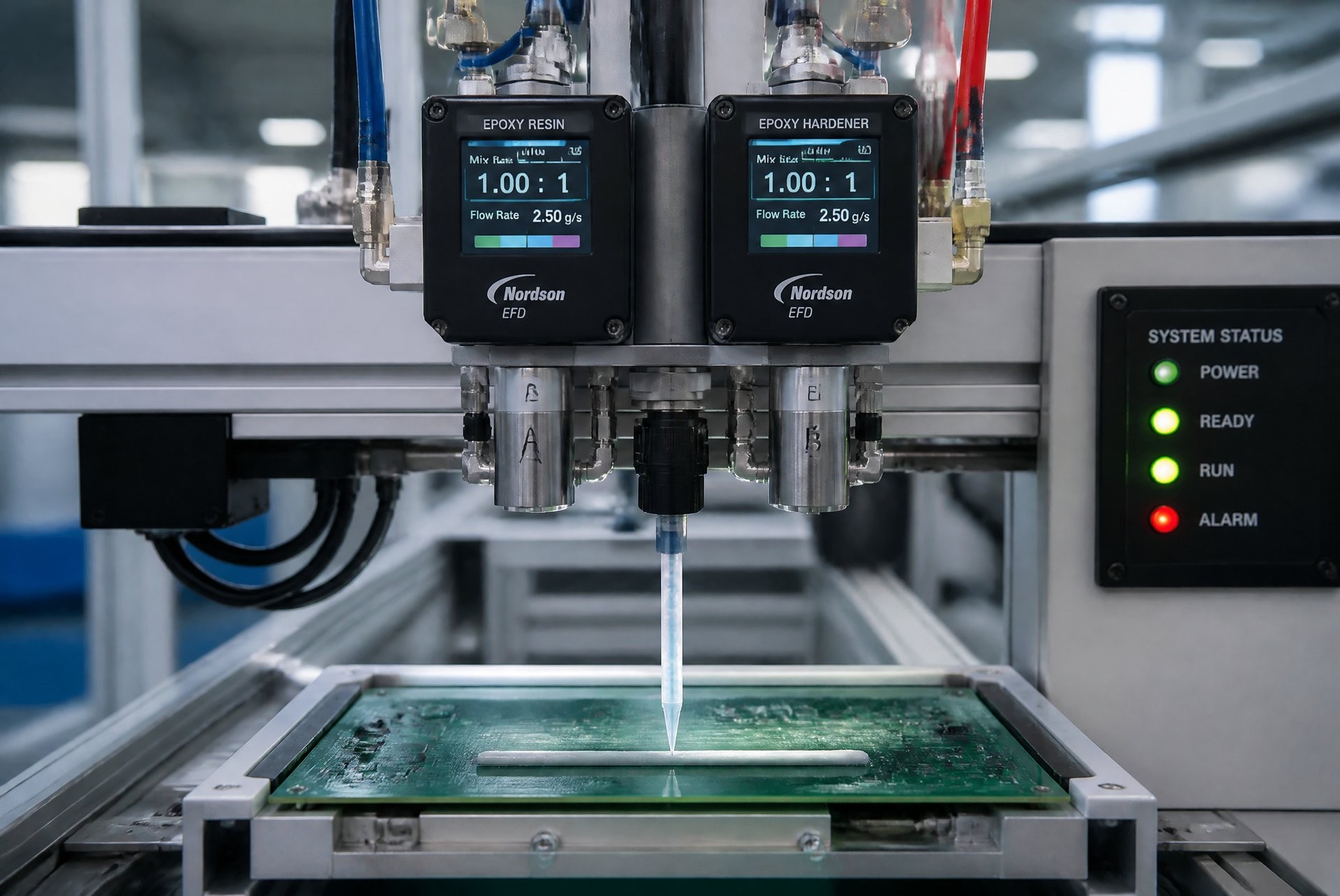

机器混胶是指使用双组份点胶机或混胶机自动按配比抽取A剂和B剂，通过静态混合器混合后输出胶液的方式。

2.1 机器混胶的优点

机器混胶的配比精度高（可达±1%）、混合均匀度一致性好（静态混合器保证均匀度）、无气泡（密闭系统避免空气混入）、效率高（连续供胶，适合批量生产）、减少浪费（避免容器残留）。关于配比偏差对固化的影响，可参考配比偏差对固化与强度的影响。

2.2 机器混胶的缺点

机器混胶设备投入成本高、需要定期维护和校准、更换胶型时需要清洗管路、对胶水粘度和填料含量有要求（高填料或高粘度胶水可能堵塞管路）、快干胶可操作时间短可能来不及清洗。

2.3 机器混胶的设备类型

双组份点胶机按计量方式分为：活塞式计量泵（适合中低粘度胶水，精度高）、齿轮式计量泵（适合含填料胶水，耐磨损）、螺杆式计量泵（适合高粘度胶水）。静态混合器有12-32节不同规格，节数越多混合效果越好但阻力越大。

三、混合均匀度对粘接质量的影响

混合均匀度是评价混胶质量的核心指标，直接影响固化反应的完整性。

3.1 混合不均匀的表现

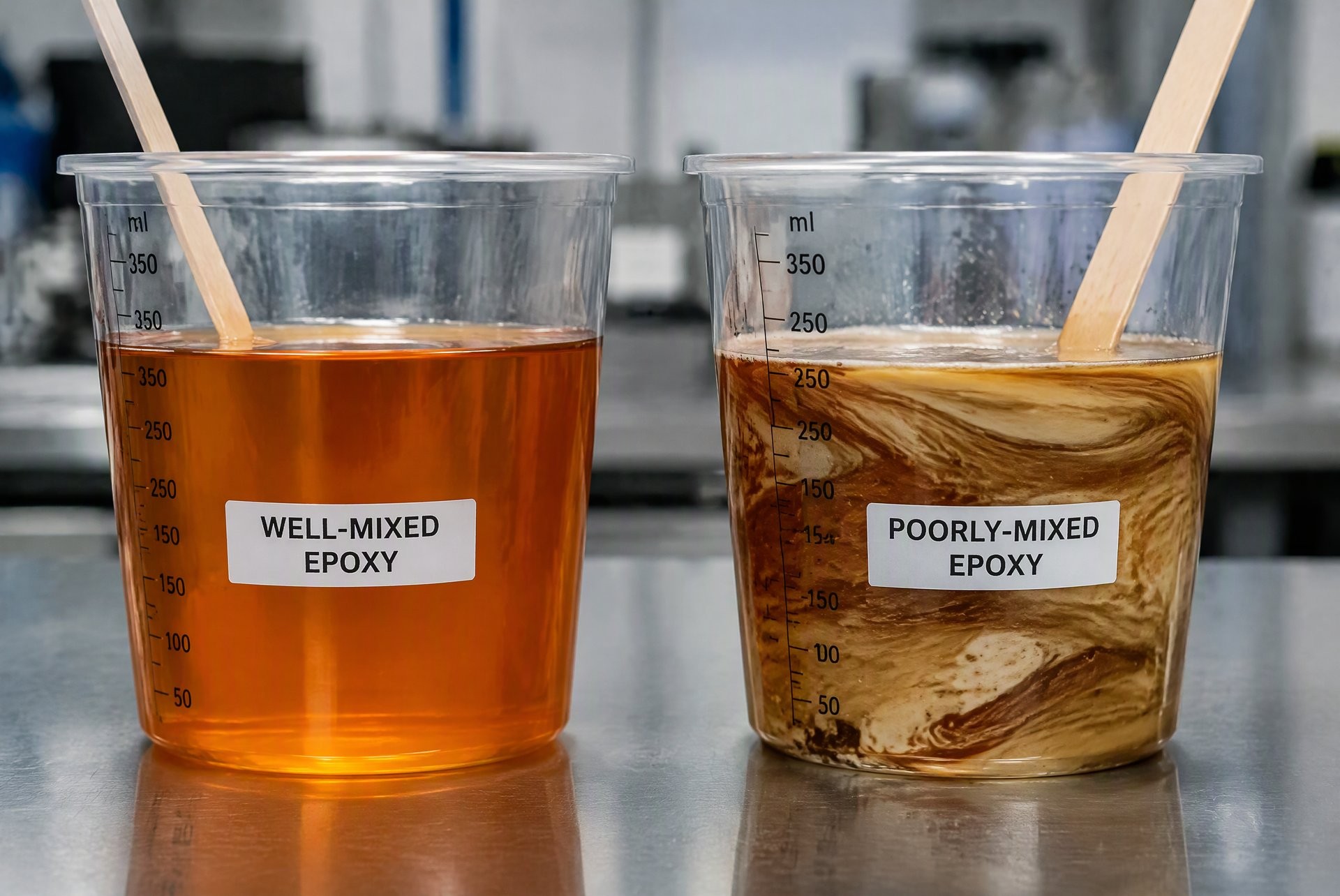

混合不均匀时，胶液中存在A剂富集区和B剂富集区。富集区交联密度异常，导致固化物性能不均匀。外观上表现为条纹、色差、局部不固化或局部过固化。如固化后出现气泡，还需结合灌封胶气泡缺陷分析进行排查。

3.2 混合均匀度对强度的影响

混合均匀度差的胶液固化后，剪切强度可能下降20-40%，断裂伸长率不均匀，局部脆性增大。在受力条件下，弱点处先发生破坏，导致整体粘接强度远低于理论值。

3.3 混合均匀度对耐温的影响

交联不均匀区域的Tg降低10-20℃，在高温环境下先软化失效。对于需要在高温工况下使用的粘接件，混合均匀度要求更高。Tg对耐温的影响可参考环氧胶固化时间控制指南。

四、气泡含量对粘接质量的影响

4.1 气泡的危害

胶液中的气泡在固化后形成空洞，减少有效粘接面积。宏观气泡可见时粘接面积减少5-20%，微观气泡分布在界面处形成应力集中点，降低粘接强度和密封性。灌封件中的气泡还影响导热和绝缘性能。

4.2 手工调胶的气泡控制

手工调胶应控制搅拌速度（慢速搅拌）、搅拌方向（始终同方向避免卷气）、搅拌后静置脱泡（常温静置3-5分钟或真空脱泡1-2分钟）。对于高粘度胶水，可适当加热降低粘度有利于气泡排出。

4.3 机器混胶的气泡控制

机器混胶系统密闭性好，正常操作无气泡问题。但需注意：首次使用或更换胶型时要充分排气、A剂和B剂储料罐要保持密封防止吸潮、管路接头要紧固防止漏气、静态混合器要定期更换（磨损后混合效果下降）。

五、两种混胶方式的量化对比

5.1 配比精度对比

手工调胶配比精度±5-10%（取决于称量工具和操作水平），机器混胶配比精度±1-2%（取决于计量泵精度和校准频率）。对于结构粘接等高性能要求场合，推荐使用机器混胶。

5.2 混合均匀度对比

手工调胶混合均匀度依赖操作经验，一致性差，目测判断无条纹即合格。机器混胶通过静态混合器保证均匀度，一致性好，每批次质量稳定。

5.3 气泡含量对比

手工调胶气泡含量0.5-3%（体积比），需要额外脱泡处理。机器混胶气泡含量<0.1%，基本无气泡问题。<>

5.4 生产效率对比

手工调胶单次处理量50-500g，含称量和搅拌时间约5-10分钟/批次。机器混胶可连续供胶，出胶速度0.1-10g/s，适合大批量连续生产。

六、华创材料环氧AB胶混胶建议

华创材料环氧AB胶系列产品根据不同使用场景推荐混胶方式：

6.1 小批量使用推荐手工调胶

对于日用量500g以下、胶型频繁更换的用户，推荐手工调胶。使用精度0.1g电子秤称量，按"8"字形搅拌2-3分钟。808AB系列和909AB系列均适合手工混合，更多参数可参考808AB系列灌封胶应用解析。

6.2 批量生产推荐机器混胶

对于日用量5kg以上、连续生产的用户，推荐使用双组份点胶机配静态混合器。结构胶系列推荐使用活塞式计量泵，配比精度要求±2%以内。选型建议可参考环氧结构胶选型指南。

总结

手工调胶灵活低成本但配比精度和混合均匀度不稳定，适合小批量多品种场合。机器混胶配比精度高、混合均匀、无气泡、效率高，适合批量连续生产。混合不均匀会导致固化物性能不均匀、强度下降和耐温性能降低。建议根据日用量、胶型稳定性和质量要求选择混胶方式，华创材料提供配套技术支持和选型建议。

关键词标签：环氧AB胶混合,手工调胶,机器混胶,AB胶混合不均匀,环氧胶混合方式,静态混合器,双组份点胶机,AB胶搅拌方法
