摘要

冬季低温环境下环氧AB胶固化速度显著降低，影响生产效率。本文分析低温固化慢的原因，对比加热固化、保温措施、选用快干型胶水等解决方案，给出冬季环氧AB胶施工的实用建议和注意事项。

前言

环氧AB胶的固化反应是放热反应，温度对固化速度影响显著。冬季环境温度降至10℃以下时，标准环氧AB胶的固化时间可能延长2-5倍，甚至出现不完全固化。如何保证冬季环氧AB胶的正常使用和固化质量，是许多工厂面临的实际问题。本文将系统分析低温固化的影响并提供实用的解决方案。固化时间的基本原理可参考环氧胶固化时间控制指南。

一、低温对环氧AB胶固化的影响

1.1 反应动力学影响

环氧树脂与固化剂的交联反应速率随温度降低而减慢。根据阿伦尼乌斯方程，温度每降低10℃，反应速率约降低50%。25℃下4小时表干的胶水，在10℃下可能需要12-16小时，5℃以下甚至24-48小时才能表干。

1.2 粘度变化

温度降低导致胶液粘度增大，A组分（树脂）和B组分（固化剂）的混合更加困难。高粘度还导致气泡难以脱除、浸润性变差。25℃时3000cps的胶水在10℃下可能升至8000cps以上。脱泡方法的选择可参考环氧AB胶脱泡方法对比。

1.3 固化不完全风险

低于5℃时，部分固化剂反应活性极低，可能导致固化不完全。固化不完全的产品硬度低、耐化学品性差、电性能不达标。严重时胶层始终呈弹性态，无法形成有效的粘接强度。

二、加热固化方案

2.1 加热台固化

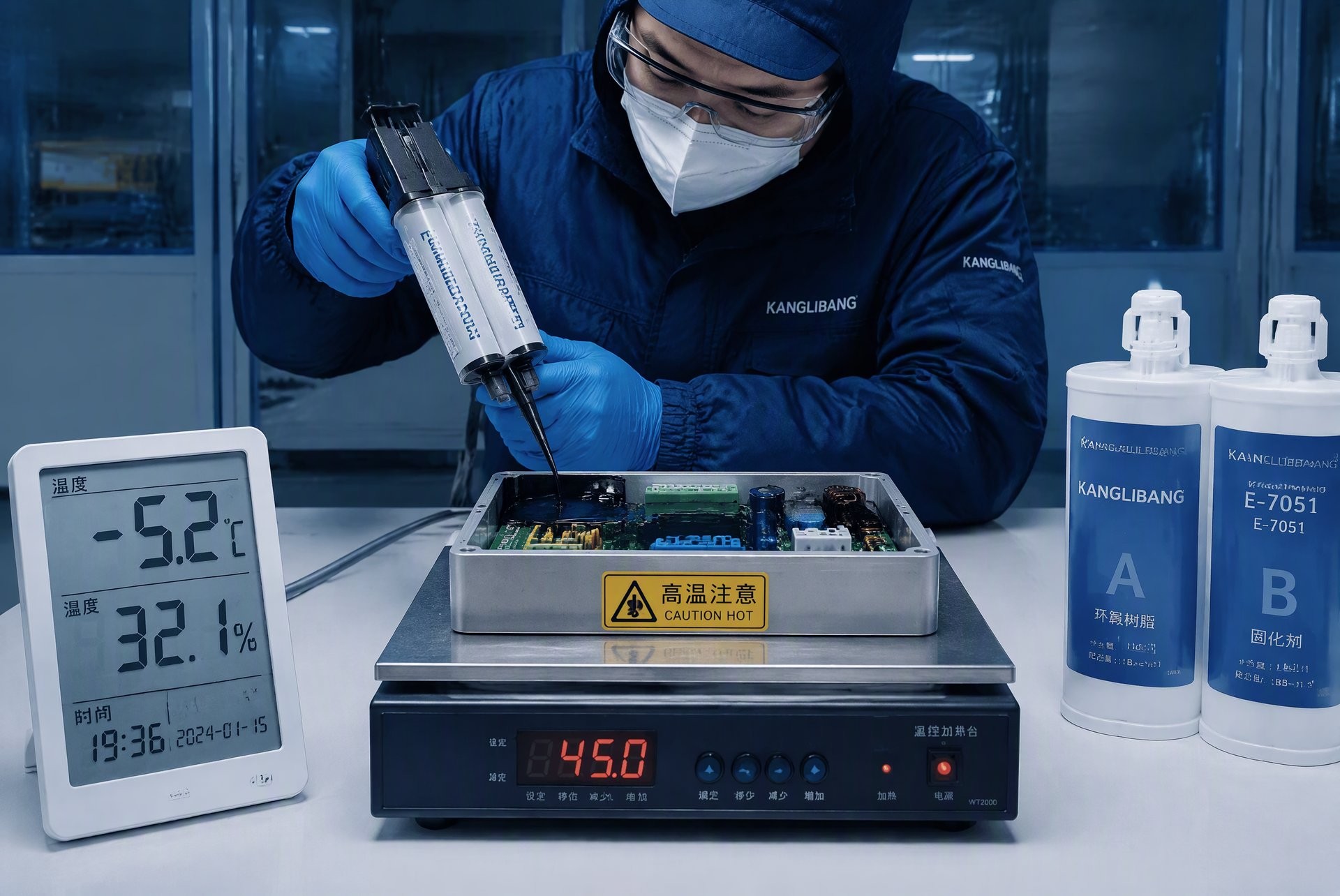

将涂胶工件放置于加热台上，控制温度40-60℃，可大幅缩短固化时间。40℃下标准环氧AB胶约1-2小时表干，60℃下约30-60分钟表干。加热台温度均匀性好，适合批量生产。加热固化与常温固化的对比可参考常温固化与加温固化选型。

2.2 烘箱固化

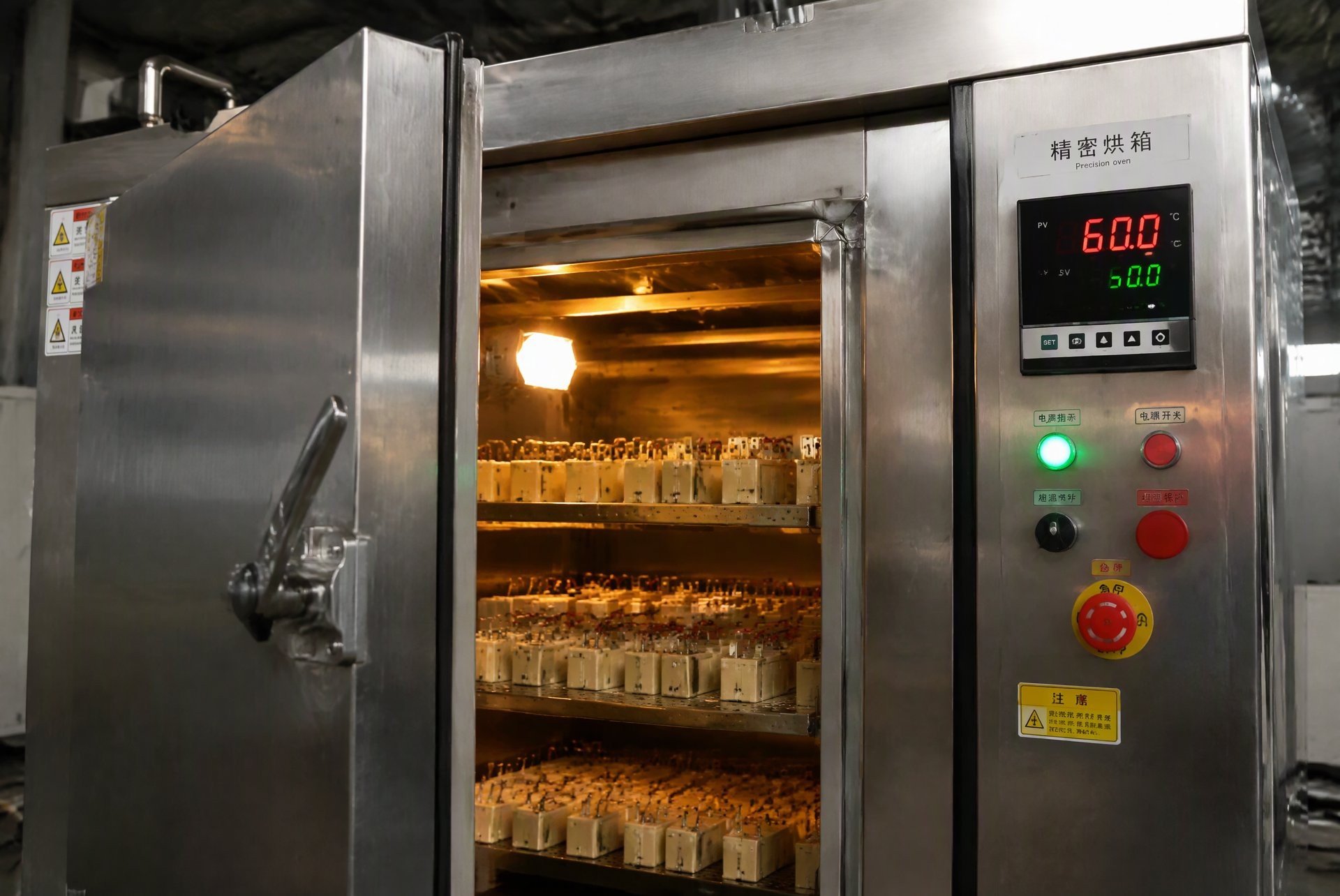

对于可以整体放入烘箱的工件，40-80℃烘箱固化是冬季最可靠的方案。建议先在室温下静置30分钟让胶液初步流平，再升温至40℃保持1-2小时，最后升至60-80℃完全固化。阶梯升温可避免气泡和应力。

2.3 红外加热

红外加热灯适用于局部固化或大面积平面固化。红外灯照射距离20-30cm，可使表面温度快速升至50-60℃。注意控制照射时间，避免局部过热导致胶层变色或降解。

三、保温与预处理方案

3.1 胶水预热

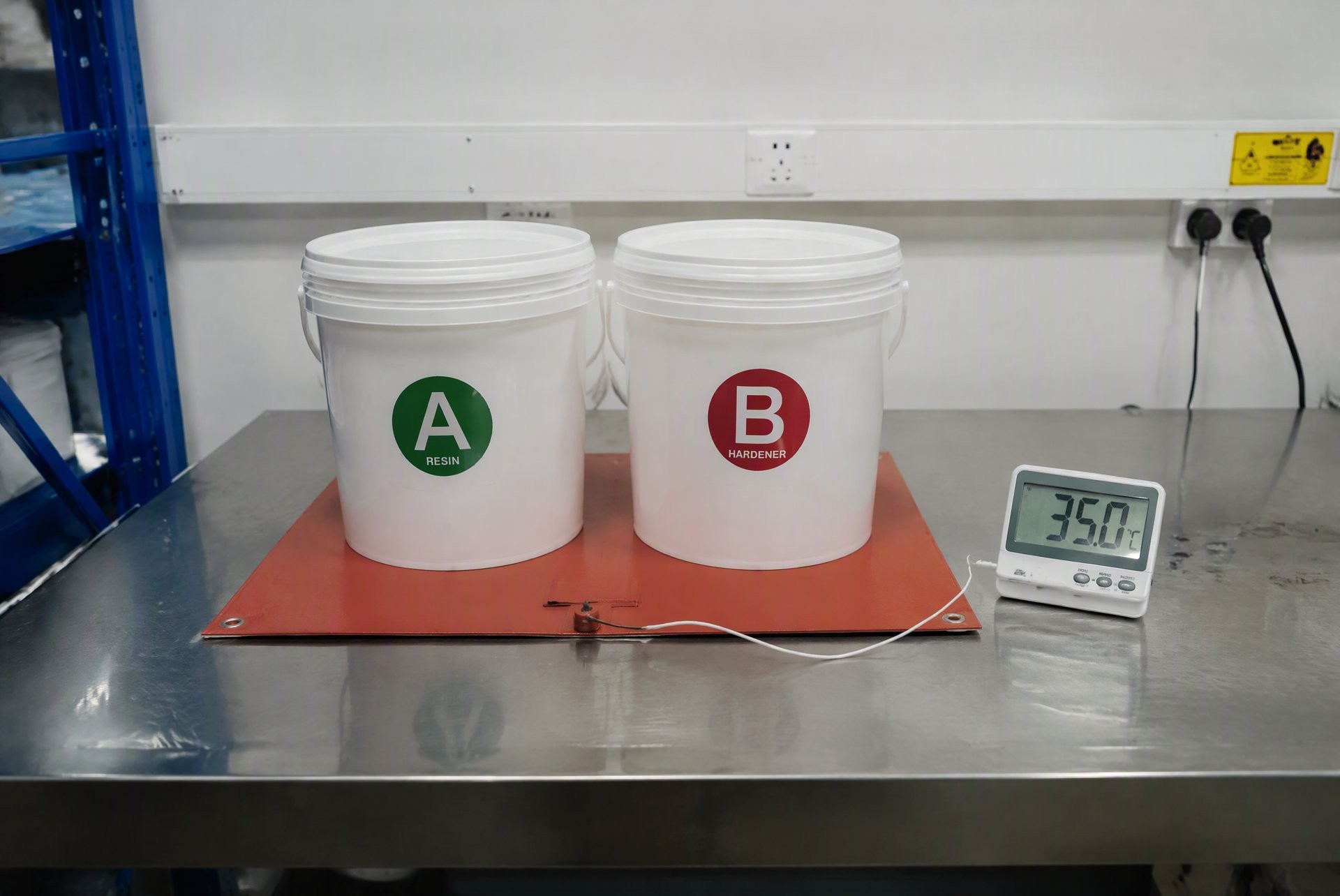

使用前将A、B组分分别放置于30-40℃环境中预热2-4小时，降低胶液粘度、提高反应活性。预热后胶液混合更均匀，固化速度接近常温水平。注意预热温度不要超过40℃，避免部分固化剂挥发或提前反应。

3.2 工件预热

对金属基材等热容量大的工件，施工前预热至30-40℃可有效改善浸润性和固化速度。工件预热还能减少基材吸附的水分对固化的影响。基材温度每提高10℃，界面固化速度约提高50%。

3.3 施工环境保温

在施工区域搭建保温棚或使用暖风机，将局部环境温度提升至15-25℃。保温棚内配合湿度控制（相对湿度<65%），可基本消除低温对施工的影响。此方案投入成本低，适合中小批量生产。<>

四、选用低温快干型环氧AB胶

4.1 快干型产品特点

快干型环氧AB胶采用高活性固化剂（如改性胺类、硫醇类），在10-15℃下仍能较快固化。表干时间通常为2-4小时（10℃），完全固化8-12小时。但快干胶可操作时间短（5-15分钟），需配合点胶机使用。配比错误的后果可参考环氧AB胶配比分析。

4.2 低温专用产品

部分厂家提供0-10℃专用环氧AB胶，使用特殊促剂体系，在5℃下4-6小时表干。这类产品适合户外施工和冷库环境。但需注意，低温固化产品的耐热性可能略低于标准产品，需根据实际工况选型。

4.3 选型建议

选择冬季用胶时，应综合考虑最低环境温度、固化时间要求、可操作时间、耐热性需求。建议预留固化时间余量，冬季选用的胶水固化速度应比夏季快20-30%，以补偿温度波动的影响。过期胶水的风险可参考环氧AB胶过期分析。

五、冬季施工注意事项

5.1 配比精度

低温下胶液粘度增大，手工称量误差增大。建议使用自动点胶机精确配比，配比误差控制在±2%以内。配比偏差过大不仅影响固化速度，还可能导致固化物性能下降。

5.2 混合均匀度

低温下胶液粘度大，混合更加困难。建议延长搅拌时间至常温的1.5-2倍，或使用双组份混合机。混合不均会导致局部固化不完全、颜色不均、强度差异大。混合方式的对比可参考手工调胶vs机器混胶对比。

5.3 湿度控制

冬季空气干燥但凝结水问题突出。工件从冷处搬入暖处时表面可能结露，水分影响固化。建议施工前用热风枪吹干工件表面，或在恒温环境中放置2小时以上再施工。

六、华创材料冬季用胶方案

6.1 推荐产品

华创材料808AB系列灌封胶可根据客户冬季施工温度定制固化速度。标准型（25℃/4h表干）和快干型（25℃/1h表干）均可在-10℃以上环境使用。详细参数可参考808AB系列灌封胶应用。

6.2 技术支持

华创材料提供冬季施工技术指导，包括预热方案、固化曲线优化、环境控制建议等。可根据客户具体工况提供定制化的冬季用胶方案。更多选型建议可参考结构胶选型指南。

总结

冬季环氧AB胶固化慢是常见问题，但通过加热固化、胶水预热、工件预热、环境保温和选用快干型产品等方法可以有效解决。关键在于保证施工温度不低于5℃，胶液温度不低于15℃。建议在入冬前做好保温准备，储备快干型胶水，并适当调整生产节奏。华创材料提供完整的冬季用胶解决方案，确保低温环境下的施工质量和效率。

关键词标签：环氧AB胶冬季固化,低温固化环氧胶,AB胶冬天固化慢,环氧胶加热固化,冬季环氧胶施工,低温快干环氧胶
