摘要

高韧性环氧AB胶通过在环氧树脂基体中引入增韧剂，显著提高断裂伸长率和抗冲击性能，同时保持良好的粘接强度和耐热性。本文系统分析环氧AB胶增韧改性的原理、常见增韧剂类型（橡胶类、热塑性塑料类、核壳聚合物、柔性链段固化剂）及其对断裂伸长率、剪切强度和Tg的影响，为高韧性环氧胶选型提供参考。

前言

普通环氧AB胶固化后交联密度高、脆性大，断裂伸长率通常仅3-5%，受到冲击或热应力时容易开裂。在电子灌封、汽车结构粘接、复合材料修复等场景中，要求胶层具备一定韧性以吸收应力、抵抗裂纹扩展。增韧改性是提升环氧AB胶韧性的核心手段，但不同增韧方案在强度、耐温、工艺适用性上差异显著。增韧改性的基础可参考环氧AB胶过期分析中的配方稳定性讨论。

一、环氧AB胶增韧改性原理

1.1 脆性断裂与韧性断裂

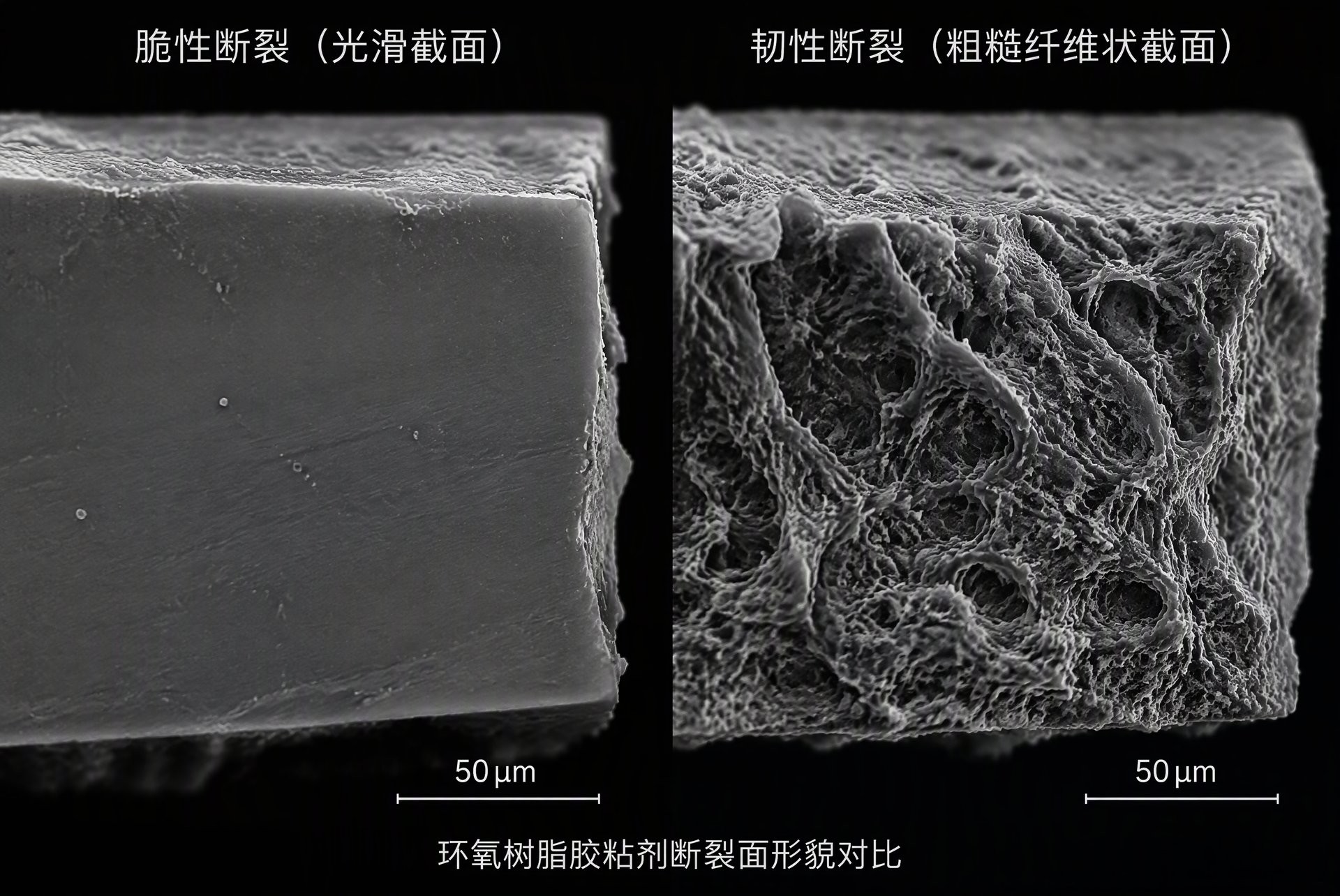

未增韧环氧胶的断裂模式为脆性断裂，裂纹一旦萌生便快速扩展，断裂面平滑、无明显塑性变形。增韧后的环氧胶断裂模式转变为韧性断裂，断裂面呈现银纹、微孔或纤维状形貌，裂纹扩展路径曲折，能量吸收显著增加。断裂伸长率从3-5%提升至8-20%甚至更高，冲击强度提高2-5倍。

1.2 增韧机理分类

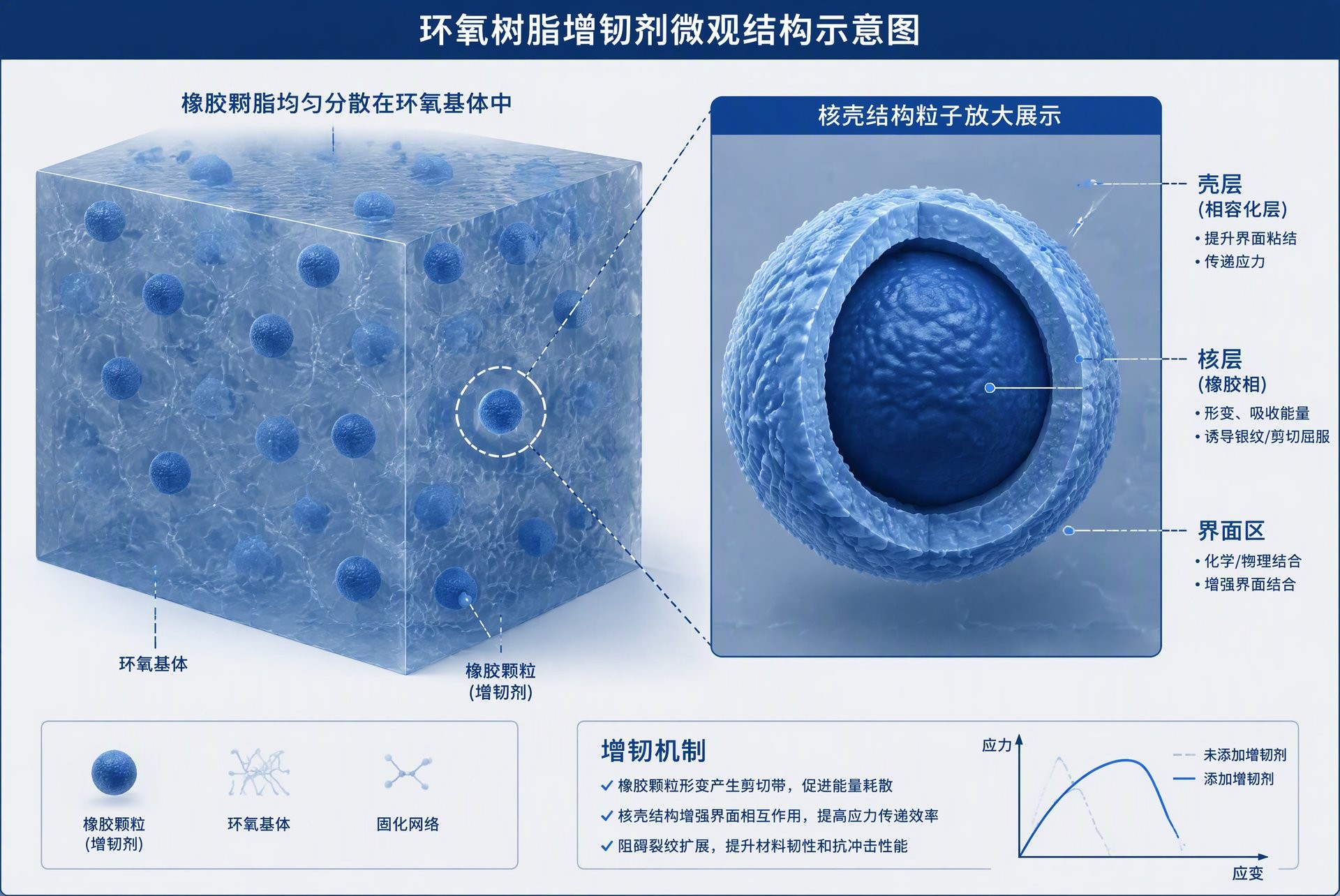

环氧增韧机理主要包括：橡胶颗粒空洞化增韧（橡胶粒子在应力下形成空洞，引发基体剪切屈服）、裂纹桥联增韧（热塑性塑料纤维桥联裂纹面，阻止裂纹扩展）、核壳粒子增韧（核壳结构粒子分散应力，同时保持基体强度）。不同机理对Tg和强度的影响不同，需根据工况选择。固化机理差异可参考环氧胶固化时间控制指南。

二、常见增韧剂类型与性能

2.1 橡胶类增韧剂（CTBN/ATBN）

端羧基液体丁腈橡胶（CTBN）是经典环氧增韧剂，通过预反应接入环氧链段，固化时析出橡胶颗粒（粒径0.5-5μm）。CTBN用量10-20phr时，断裂伸长率可提升至10-15%，KIC提高2-3倍。缺点是Tg下降10-20℃，耐热性降低。ATBN（端氨基丁腈橡胶）可直接参与固化反应，分散更均匀，但对配比精度要求更高。CTBN增韧效果与固化温度相关，冬季施工注意事项可参考冬季环氧AB胶固化慢解决方案。

2.2 热塑性塑料增韧（PEI/PES/PPO）

聚醚酰亚胺（PEI）、聚醚砜（PES）、聚苯醚（PPO）等热塑性工程塑料以微米级颗粒或连续相分散于环氧基体中，形成双连续相结构。优点是Tg下降少（仅5-10℃），模量和强度保持率高。断裂伸长率提升至6-12%，耐溶剂性优于橡胶增韧。缺点是粘度增大明显，添加量超过15wt%时工艺性变差，需加热降低粘度。配比对性能的影响可参考环氧AB胶配比分析。

2.3 核壳结构聚合物（CSR）

核壳聚合物（Core-Shell Rubber，CSR）以橡胶为核、交联聚合物为壳，粒径200-500nm，在环氧中均匀分散且不溶出。CSR增韧的优势在于：Tg几乎不降（<5℃），断裂伸长率提升至8-15%，且对强度影响小。csr颗粒尺寸可控，不会像ctbn那样因相分离不均导致局部弱点。csr增韧环氧胶适用于对耐温要求高的电子封装和结构粘接。脱泡工艺对csr分散的影响可参考环氧AB胶脱泡方法对比。

2.4 柔性链段固化剂

使用长链脂肪族胺、聚醚胺（如D-230、D-400）或聚硫醇固化剂，通过柔性链段降低交联密度，提高链段运动能力。聚醚胺D-400固化的环氧胶断裂伸长率可达15-25%，但Tg降至60-80℃。聚硫醇固化剂可在低温下快速固化且韧性优异，但耐化学品性稍差。柔性固化剂的配比容差较大，手工调胶误差影响相对小，详见手工调胶vs机器混胶对比。

三、增韧剂对关键性能的影响

3.1 断裂伸长率与韧性

不同增韧方案对断裂伸长率的提升效果排序：柔性链段固化剂（15-25%）> CTBN橡胶（10-15%）> CSR核壳（8-15%）> PEI/PES热塑性（6-12%）。断裂韧性KIC提升：CTBN提升最显著（2-3倍），CSR次之（1.5-2倍），热塑性塑料在裂纹桥联方面表现优异。表面质量问题对增韧效果的影响可参考环氧AB胶表面发白原因分析。

3.2 剪切强度与模量

增韧通常伴随强度和模量下降。CTBN增韧10phr时剪切强度下降约15-20%，模量从3.5GPa降至2.5GPa。CSR增韧对强度影响最小（下降<10%），模量保持在3.0gpa以上。热塑性塑料增韧在高添加量时可能引起相分离不均，导致剪切强度波动。结构胶强度要求高的场景，建议选用csr增韧体系。<>

3.3 Tg与耐温性能

Tg下降幅度是增韧选型的关键约束。CTBN增韧Tg下降10-20℃，CSR下降<5℃，热塑性塑料下降5-10℃，柔性固化剂下降20-40℃。对于需要在100℃以上长期使用的结构胶，ctbn和柔性固化剂可能不适用，应选用csr或pei>

四、高韧性环氧AB胶选型建议

4.1 电子灌封应用

电子灌封要求韧性、绝缘性和低应力兼顾。推荐CSR增韧或柔性固化剂体系，断裂伸长率>10%，Tg保持在80℃以上。需注意导热填料与增韧剂的协同，填料过多会降低增韧效果。导热灌封方案可参考灌封胶气泡成因分析。

4.2 结构粘接应用

汽车、航空航天结构粘接要求高韧性同时保持高强度和高Tg。推荐PEI/PES热塑性塑料增韧或CSR增韧，断裂伸长率>8%，剪切强度>20MPa，Tg>120℃。固化工艺建议采用阶梯固化（室温初固+加热后固），充分交联后增韧相结构更优。固化工艺选择可参考结构胶选型指南。

4.3 复合材料修复

碳纤维复合材料修复要求胶层与碳纤维基体匹配，韧性需接近基体（断裂伸长率>10%）。建议选用CTBN增韧或CSR增韧环氧体系，配合阶梯固化。修复后需进行无损检测确认胶层完整性。选型原则与结构胶类似，可参考上述结构胶选型指南。

五、华创材料高韧性环氧方案

5.1 产品推荐

华创材料909AB系列结构胶采用CSR核壳增韧技术，断裂伸长率12-18%，剪切强度25MPa，Tg保持在110℃以上，适用于金属和复合材料结构粘接。808AB系列灌封胶采用柔性固化剂+CSR复合增韧，断裂伸长率>15%，同时保持优异绝缘性和导热性。详细参数可参考808AB系列灌封胶应用。

5.2 定制服务

华创材料可根据客户工况提供增韧方案定制：根据工作温度、应力水平和基材类型选择最佳增韧体系；提供断裂伸长率、KIC和Tg的测试报告；支持小批量试制和配方迭代优化。更多选型建议可参考结构胶选型指南。

总结

高韧性环氧AB胶的增韧方案需根据断裂伸长率、剪切强度、Tg和工艺性综合权衡。CTBN橡胶增韧效果显著但Tg下降大；CSR核壳增韧综合性能最优；热塑性塑料增韧耐温好但工艺性受限；柔性固化剂增韧幅度最大但耐温受限。选型应从应用场景出发：电子灌封优选CSR或柔性固化剂，结构粘接优选CSR或热塑性塑料，复合材料修复优选CTBN或CSR。华创材料提供多体系增韧环氧AB胶产品和定制服务，满足不同韧性等级需求。

关键词标签：高韧性环氧胶,环氧胶增韧剂,韧性环氧AB胶,环氧胶断裂伸长率,增韧剂类型环氧
