摘要

碳纤维复合材料在航空航天领域应用广泛，结构胶选型直接影响粘接件的安全性和耐久性。本文分析碳纤维复合材料结构胶选型要点，包括Tg要求、韧性匹配、层间剪切强度和湿热耐久性指标。配比基础可参考灌封胶气泡成因分析。

前言

碳纤维增强聚合物（CFRP）比强度和比模量优异，在飞机机身、卫星结构和无人机中大量使用。CFRP结构件的拼接、修补和装配依赖结构胶粘接，胶粘剂性能直接决定结构可靠性。固化条件影响可参考结构胶选型指南。

一、碳纤维复合材料粘接特点

1.1 表面特性

CFRP表面为树脂富集层，表面能低（30-40mN/m），需表面处理提升可粘接性。常用方法包括砂纸打磨、等离子处理和激光刻蚀，处理后表面能可达50-60mN/m。混合均匀性影响可参考环氧胶固化时间控制指南。

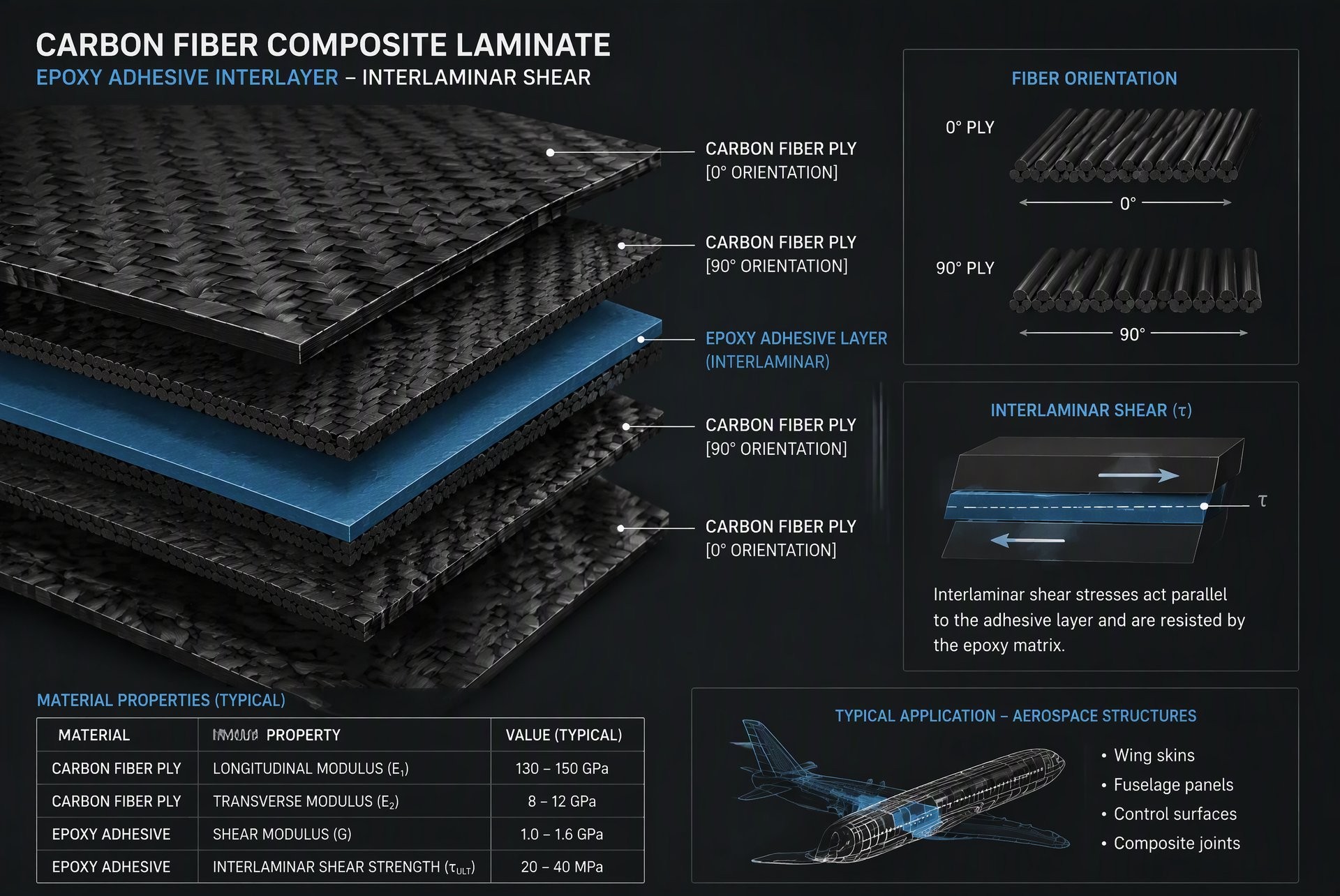

1.2 层间剪切

CFRP层间剪切强度50-100MPa，结构胶剪切强度需匹配基材。过强胶层导致CFRP层间剥离失效，过弱则胶层先失效。脱泡对粘接影响可参考环氧AB胶过期分析。

二、航空航天级环氧胶要求

2.1 Tg要求

航空级结构胶Tg要求≥120°C，湿热环境Tg下降不超过20°C。双酚A环氧+芳香胺固化体系Tg可达150-180°C。冬季施工影响可参考环氧AB胶配比分析。

2.2 韧性匹配

碳纤维复合材料断裂应变0.3-0.5%，结构胶断裂应变需≥2%以避免脆性失效。增韧环氧胶（CTBN改性）断裂应变3-5%，与CFRP匹配性最佳。表面发白可参考手工调胶vs机器混胶对比。

三、结构胶选型指标

3.1 剪切强度

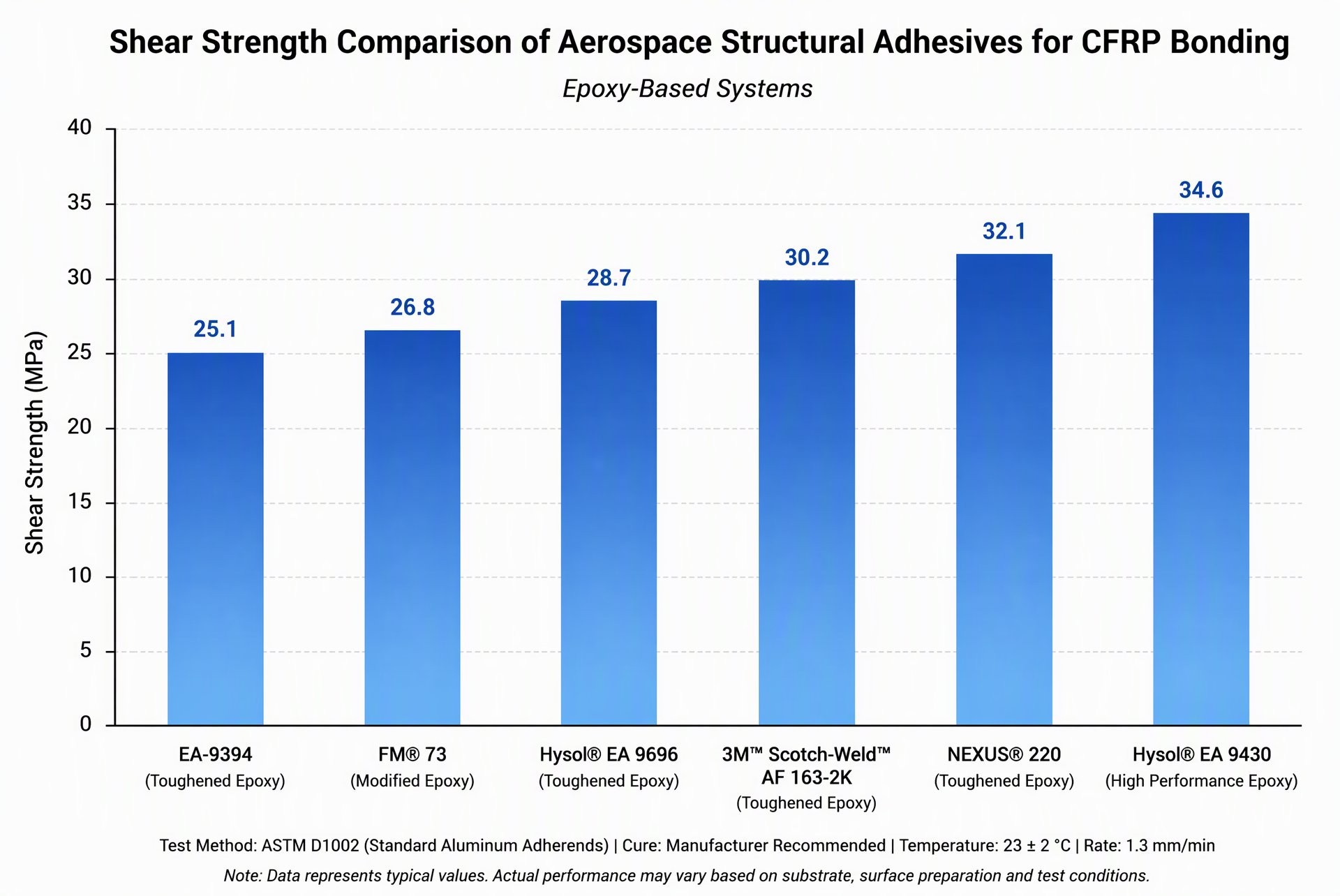

航空级CFRP粘接剪切强度要求≥25MPa（室温干态），湿热老化（70°C/85%RH/1000h）后保持率≥70%。增韧配方可参考环氧AB胶脱泡方法对比。

3.2 剥离强度

浮辊剥离强度要求≥3N/mm，反映胶层抗裂纹扩展能力。高韧性环氧胶剥离强度可达5-8N/mm。颜色差异可参考冬季环氧AB胶固化慢解决方案。

四、湿热耐久性

4.1 吸湿影响

环氧胶吸湿1-3%后Tg下降10-20°C，湿热耦合作用下粘接强度衰减加速。选择低吸湿配方（氟改性环氧）可降低吸湿至0.5%以下。导热灌封可参考环氧AB胶表面发白原因分析。

4.2 耐久性评估

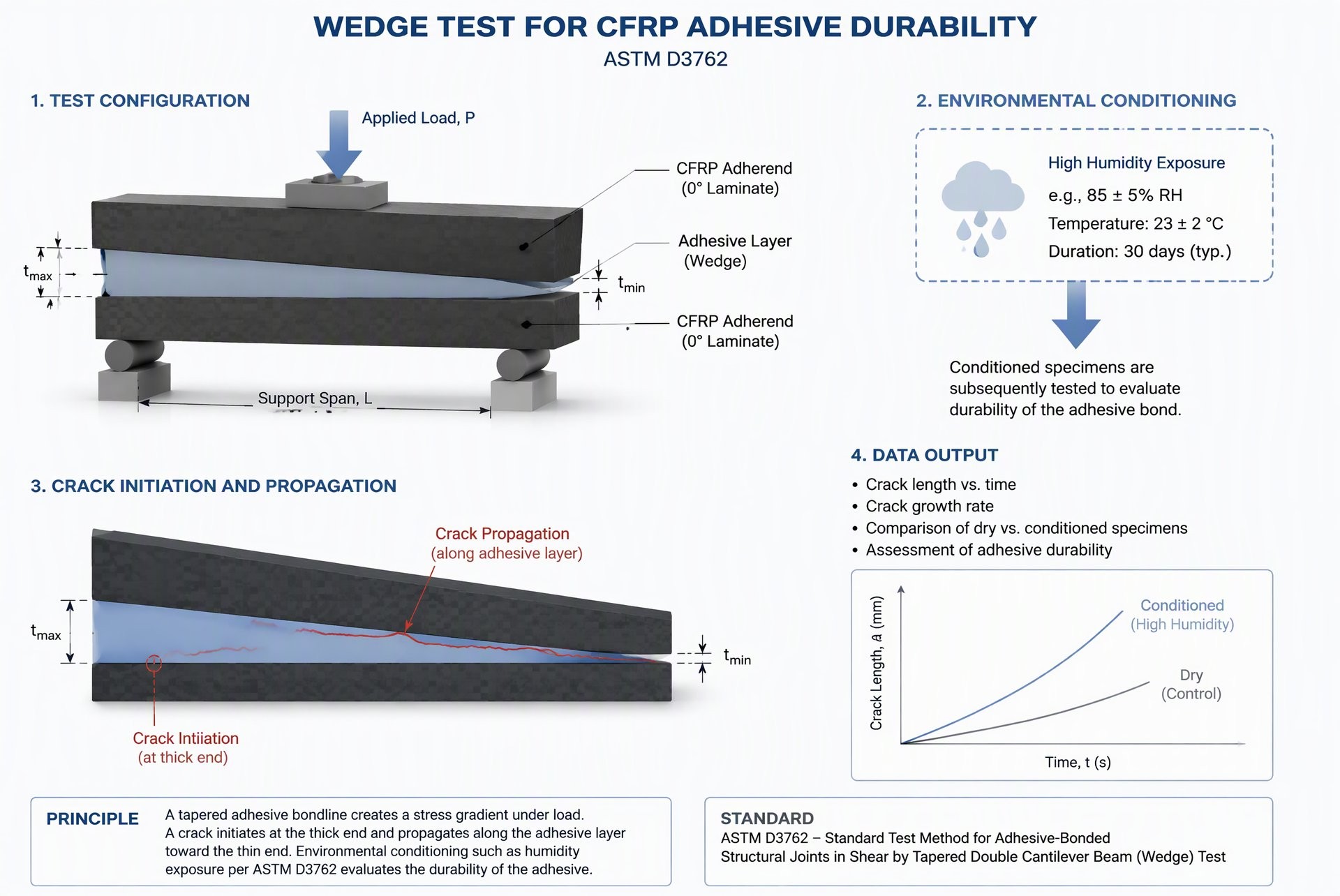

航空结构胶需通过ASTM D3762楔子试验和DIN53281湿热老化测试。FDA合规可参考高韧性环氧AB胶配方解析。PP粘接可参考透明与琥珀色环氧胶对比。耐酸碱选型可参考环氧AB胶导热系数提升方案。快干选型可参考食品级环氧AB胶FDA认证。收缩控制可参考环氧AB胶粘PP方案。绝缘性可参考环氧AB胶耐酸碱性能评测。水下固化可参考快干与慢干AB胶对比。阻燃选型可参考环氧AB胶收缩率控制。Tg分析可参考环氧AB胶绝缘电阻测试。铝合金粘接可参考环氧AB胶水下固化方案。返修拆除可参考环氧AB胶阻燃UL94。结构胶选型可参考环氧AB胶Tg分析。灌封基础可参考环氧AB胶粘铝合金氧化层。过期胶影响可参考环氧AB胶返修与拆除。固化控制可参考灌封胶气泡成因分析。配比分析可参考结构胶选型指南。混胶对比可参考环氧胶固化时间控制指南。脱泡方法可参考环氧AB胶过期分析。冬季固化可参考环氧AB胶配比分析。发白分析可参考手工调胶vs机器混胶对比。韧性配方可参考环氧AB胶脱泡方法对比。颜色对比可参考冬季环氧AB胶固化慢解决方案。导热提升可参考环氧AB胶表面发白原因分析。

总结

碳纤维复合材料结构胶选型需关注Tg≥120°C、断裂应变≥2%、剪切强度≥25MPa和湿热保持率≥70%。航空航天级胶粘剂还需通过楔子试验和湿热老化认证。华创材料提供适合CFRP粘接的高性能结构胶产品。

关键词标签：碳纤维结构胶,复合材料粘接,航空航天环氧胶,碳纤维环氧树脂
