摘要
透明环氧AB胶与琥珀色环氧胶在电子封装、工艺品制作和光学应用中各有优势。本文从颜色成因、透光率、折射率、耐黄变性能、机械强度和适用场景六个维度对比透明与琥珀色环氧AB胶，帮助用户根据应用需求做出合理选型。
前言
环氧AB胶固化后呈现的颜色主要取决于树脂纯度、固化剂类型和填料含量。透明环氧胶无色透明，适用于需要透光或美观的场合；琥珀色环氧胶呈淡黄至琥珀色，通常使用胺类或酸酐固化剂，耐热性和机械性能更优。颜色差异不仅是外观问题，更反映了配方体系和性能取向的不同。配方体系的基础可参考高韧性环氧AB胶配方解析。

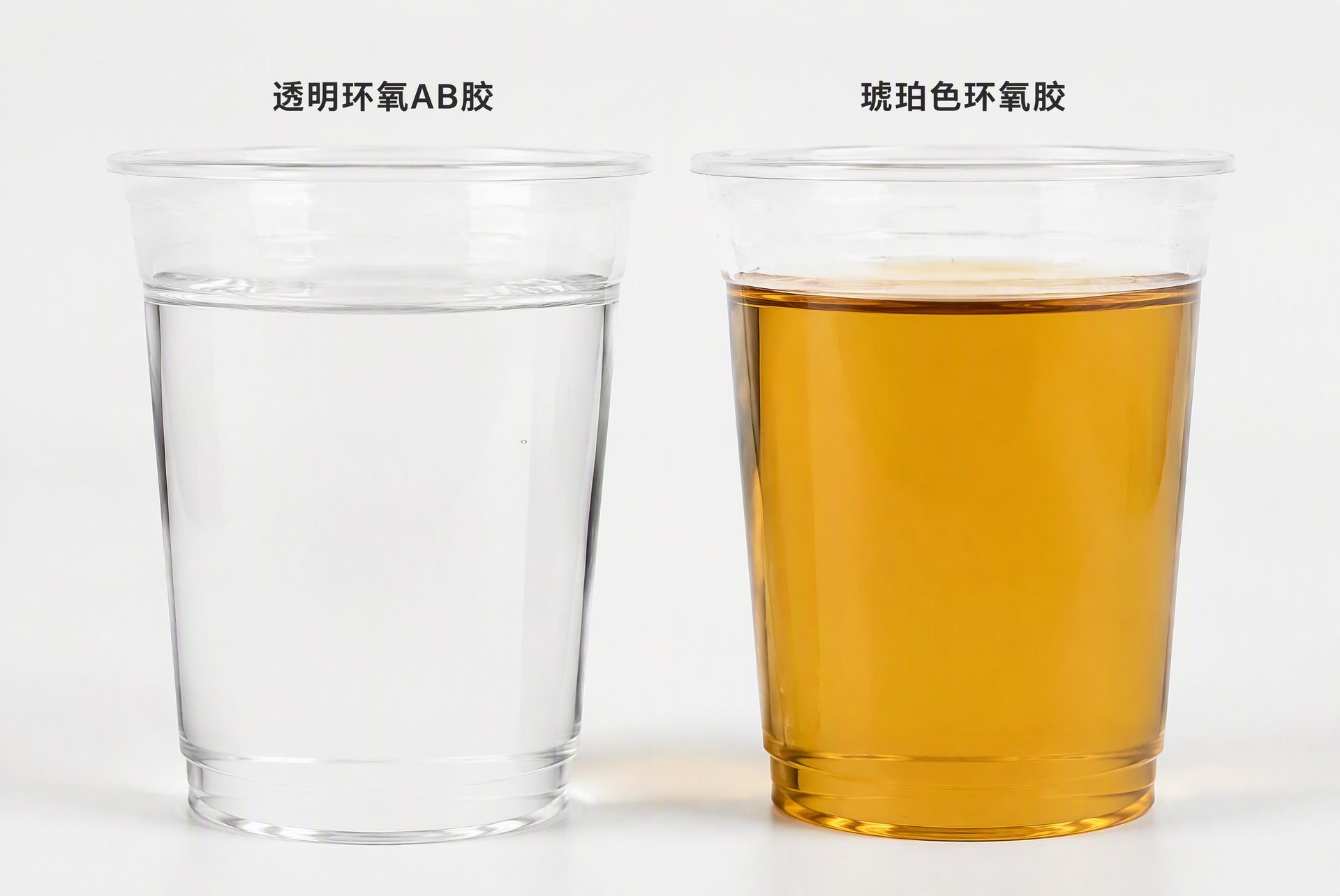

一、颜色成因分析
1.1 透明环氧胶的颜色来源
透明环氧AB胶使用高纯度双酚A型环氧树脂（EEW≈180-190）和脂环族胺或改性胺固化剂。树脂本身接近无色，固化后透光率可达90%以上（可见光范围）。透明度高的关键在于树脂中不含着色杂质，且固化剂反应产物不着色。常见透明固化剂包括异佛尔酮二胺（IPDA）、双氰胺（DICY）等脂环族胺类。固化剂对配比的影响可参考环氧AB胶配比分析。
1.2 琥珀色环氧胶的颜色来源
琥珀色环氧胶通常使用芳香族胺类固化剂（如间苯二胺、二氨基二苯甲烷DDM）或酸酐类固化剂。芳香族固化剂本身带微黄色，固化后胶层呈琥珀色。部分琥珀色配方使用低纯度环氧树脂或添加增韧橡胶（如CTBN），橡胶颗粒使胶层呈乳白至琥珀色。橡胶增韧机理可参考高韧性环氧AB胶配方解析。
二、光学性能对比
2.1 透光率

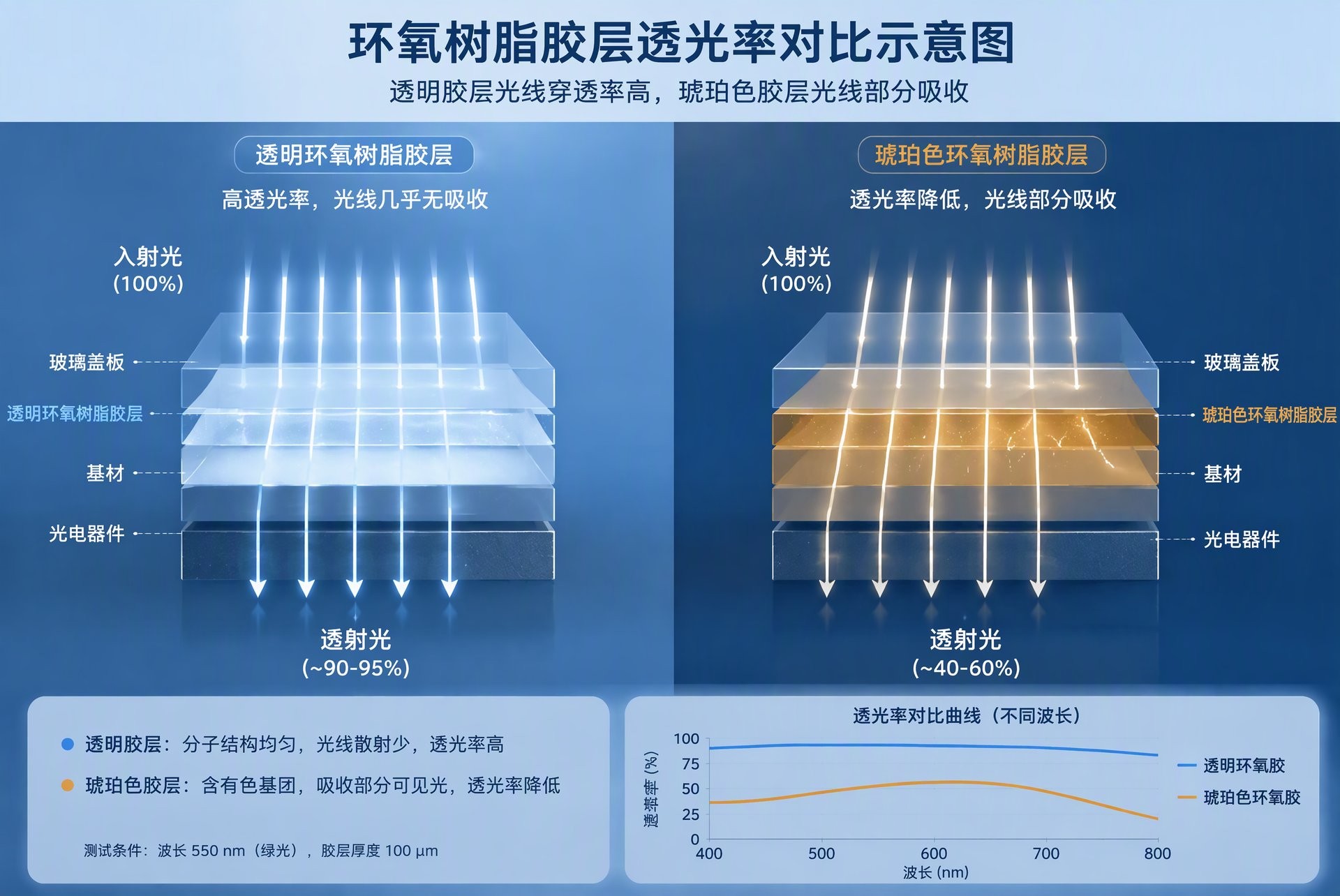

透明环氧AB胶在400-700nm可见光范围透光率85-92%，1mm厚度下雾度<2%。琥珀色环氧胶在可见光范围透光率60-80%，蓝光段（400-450nm）吸收较强，导致黄色调。对于led透镜封装等光学应用，透光率要求>90%，只能选用透明环氧胶。固化不完全对光学性能的影响可参考环氧胶固化时间控制指南。
2.2 折射率
透明环氧AB胶折射率nD≈1.54-1.56，琥珀色环氧胶因固化剂类型不同，折射率nD≈1.55-1.58。高折射率配方（nD>1.57）可提升LED出光效率，但通常伴随颜色偏黄。折射率与透光率的平衡是光学环氧胶配方的核心难题。表面发白对光学性能的影响可参考环氧AB胶表面发白原因分析。
三、耐黄变性能
3.1 紫外线老化
透明环氧AB胶耐UV性能是关键短板。芳香族环氧树脂在紫外线照射下，苯环结构发生光氧化反应，导致胶层逐渐黄变。1000小时UV老化后，透明环氧胶黄变指数（YI）增加5-15。琥珀色环氧胶因本身已带颜色，UV老化后颜色变化不明显，YI增加仅2-5。冬季施工固化不完全也会加剧黄变，参见冬季环氧AB胶固化慢解决方案。
3.2 热老化黄变
长期高温使用也会导致环氧胶黄变。透明环氧胶在80℃持续使用1000小时后YI增加3-8，150℃下黄变更快。琥珀色环氧胶因使用耐热固化剂，热老化黄变程度与透明环氧胶相当，但由于初始颜色较深，视觉影响较小。混合方式对固化均匀性的影响可参考手工调胶vs机器混胶对比。
四、机械性能与耐热性
4.1 机械强度
琥珀色环氧胶（芳香族胺固化体系）的机械强度通常优于透明环氧胶。剪切强度：琥珀色20-30MPa vs 透明15-25MPa；弹性模量：琥珀色3.0-3.8GPa vs 透明2.5-3.2GPa。原因是芳香族固化剂交联密度高、刚性链段多。但透明环氧胶断裂伸长率通常更高（8-12% vs 5-8%），韧性更好。脱泡工艺对强度的影响可参考环氧AB胶脱泡方法对比。
4.2 耐温性能
琥珀色环氧胶的Tg通常高于透明环氧胶：琥珀色Tg 120-150℃ vs 透明Tg 80-120℃。原因是芳香族胺和酸酐固化体系交联密度高、刚性链段多。对于需要在100℃以上长期使用的场景，琥珀色环氧胶更可靠。灌封胶气泡问题在高温下更突出，参见灌封胶气泡成因分析。
五、选型建议
5.1 优先选用透明环氧AB胶的场景
LED封装、光学透镜、工艺品封装、标牌铭牌等需要透光或美观的场合，必须选用透明环氧AB胶。建议选择脂环族胺固化体系，配合UV吸收剂（如Tinuvin 327）延缓黄变。户外使用需注意定期检查黄变程度，及时更换。选型原则可参考结构胶选型指南。
5.2 优先选用琥珀色环氧AB胶的场景
电子灌封、结构粘接、高温工况等对透光无要求但需要高强度和高Tg的场合，优选琥珀色环氧AB胶。芳香族胺固化体系耐温性和耐化学品性更优，适合长期可靠性要求高的工业应用。过期胶水的颜色变化也可作为质量判断依据，参见环氧AB胶过期分析。
六、华创材料透明与琥珀色产品
6.1 透明环氧系列
华创材料透明环氧AB胶采用高纯度树脂和脂环族胺固化剂，透光率>90%，添加UV吸收剂延缓黄变。适用于LED封装、工艺品、标牌铭牌等光学应用场景。可提供不同粘度和固化速度的配方选择。
6.2 琥珀色环氧系列
华创材料琥珀色环氧AB胶采用芳香族胺和改性酸酐固化体系，Tg>130℃，剪切强度>25MPa。适用于电子灌封、结构粘接、高温工况等工业应用。808AB系列灌封胶和909AB系列结构胶均提供琥珀色配方选项。
总结
透明环氧AB胶和琥珀色环氧胶的颜色差异源于固化剂类型和树脂纯度。透明环氧胶透光率高（>90%），美观但耐UV性较差、Tg较低（80-120℃）；琥珀色环氧胶强度高（>25MPa）、耐温好（Tg>130℃），但不透光。选型应根据应用需求：光学和美观场景选透明，高强度和高温场景选琥珀色。华创材料提供两个系列的产品和定制服务，满足不同颜色和性能需求。
关键词标签：透明环氧胶,琥珀色环氧AB胶,环氧胶颜色,无色环氧胶,环氧胶透光率
