摘要

环氧AB胶本身导热系数仅0.2-0.3W/(m·K)，通过添加导热填料可显著提升至1.0-5.0W/(m·K)甚至更高。本文对比氧化铝（Al₂O₃）、氮化硼（BN）和铝粉三种常见导热填料在环氧AB胶中的导热效果、成本、工艺性和电绝缘性，为导热环氧胶配方设计提供选型依据。

前言

电子封装和功率器件散热对灌封胶的导热性能要求日益提高。环氧AB胶作为常用的电子灌封材料，其纯树脂导热系数仅0.2-0.3W/(m·K)，远不能满足大功率器件的散热需求。通过添加高导热无机填料，构建导热网络，可将环氧胶导热系数提升数倍至数十倍。不同填料的导热系数、颗粒形貌、添加量和成本差异显著，需根据应用场景综合权衡。灌封胶基础问题可参考灌封胶气泡成因分析。

一、导热填料作用机理

1.1 导热网络构建

导热填料在环氧基体中形成热传导通路，热量通过填料颗粒间的接触传导。当填料体积分数低于渗流阈值（通常30-40vol%）时，导热系数提升有限；超过渗流阈值后，填料形成连续导热网络，导热系数跳跃式增长。颗粒形貌（球形、片状、纤维状）和粒径分布（多级配比）对渗流阈值和导热网络效率有重要影响。

1.2 界面热阻

填料与树脂基体之间的界面热阻是限制导热系数提升的关键因素。界面热阻来源于填料-树脂界面的声子散射。表面改性（硅烷偶联剂处理）可改善填料-树脂界面结合，降低界面热阻20-40%，提升导热系数10-20%。填料配比对界面热阻的影响可参考环氧AB胶配比分析。

二、氧化铝（Al₂O₃）填料

2.1 导热性能

氧化铝本体导热系数30-35W/(m·K)，在环氧胶中添加60-70wt%时，复合导热系数可达1.0-3.0W/(m·K)。氧化铝是最常用的导热填料，性价比高，货源稳定。球形氧化铝流动性好、粘度增加小，适合高添加量配方。片状氧化铝在低添加量时导热效果优于球形，但粘度增加大。冬季施工粘度问题可参考冬季环氧AB胶固化慢解决方案。

2.2 电绝缘性与成本

氧化铝是优良的电绝缘体，体积电阻率>10¹⁴Ω·cm，添加后不影响环氧胶的绝缘性能。成本方面，工业级球形氧化铝15-30元/kg，是三种填料中最经济的。适合大批量生产、对成本敏感的电子灌封应用。配比精度对导热填料分散的影响可参考手工调胶vs机器混胶对比。

三、氮化硼（BN）填料

3.1 导热性能

六方氮化硼（h-BN）本体导热系数300-400W/(m·K)（面内方向），远高于氧化铝。在环氧胶中添加30-40wt%时，复合导热系数可达2.0-5.0W/(m·K)。氮化硼的片状结构有利于形成面内导热网络，在低添加量下导热效果优于氧化铝。但高添加量时粘度急剧增加，工艺性变差。脱泡工艺对高填料含量配方的影响可参考环氧AB胶脱泡方法对比。

3.2 电绝缘性与成本

氮化硼是优良的电绝缘体，体积电阻率>10¹³Ω·cm，同时兼具高导热和高绝缘。成本方面，高纯六方氮化硼100-300元/kg，是氧化铝的5-10倍。适合对导热系数要求高、且需保持绝缘的高端电子封装应用。高韧性配方可参考高韧性环氧AB胶配方解析。

四、铝粉填料

4.1 导热性能

铝粉本体导热系数200-240W/(m·K)，在环氧胶中添加50-60wt%时，复合导热系数可达1.5-4.0W/(m·K)。铝粉的优势在于导热系数高且成本适中（30-60元/kg），但铝粉是导电填料，添加量超过渗流阈值后复合胶变为导电体，不适合需要绝缘的电子封装场景。固化不完全对导热稳定性的影响可参考环氧胶固化时间控制指南。

4.2 适用场景

铝粉填料环氧胶适用于导热但不需绝缘的场景，如散热垫片、导热结构胶、热界面材料等。在电子灌封中需严格控制铝粉添加量在渗流阈值以下，或使用铝粉表面绝缘化处理（氧化铝包覆），以保持绝缘性。表面质量问题可参考环氧AB胶表面发白原因分析。

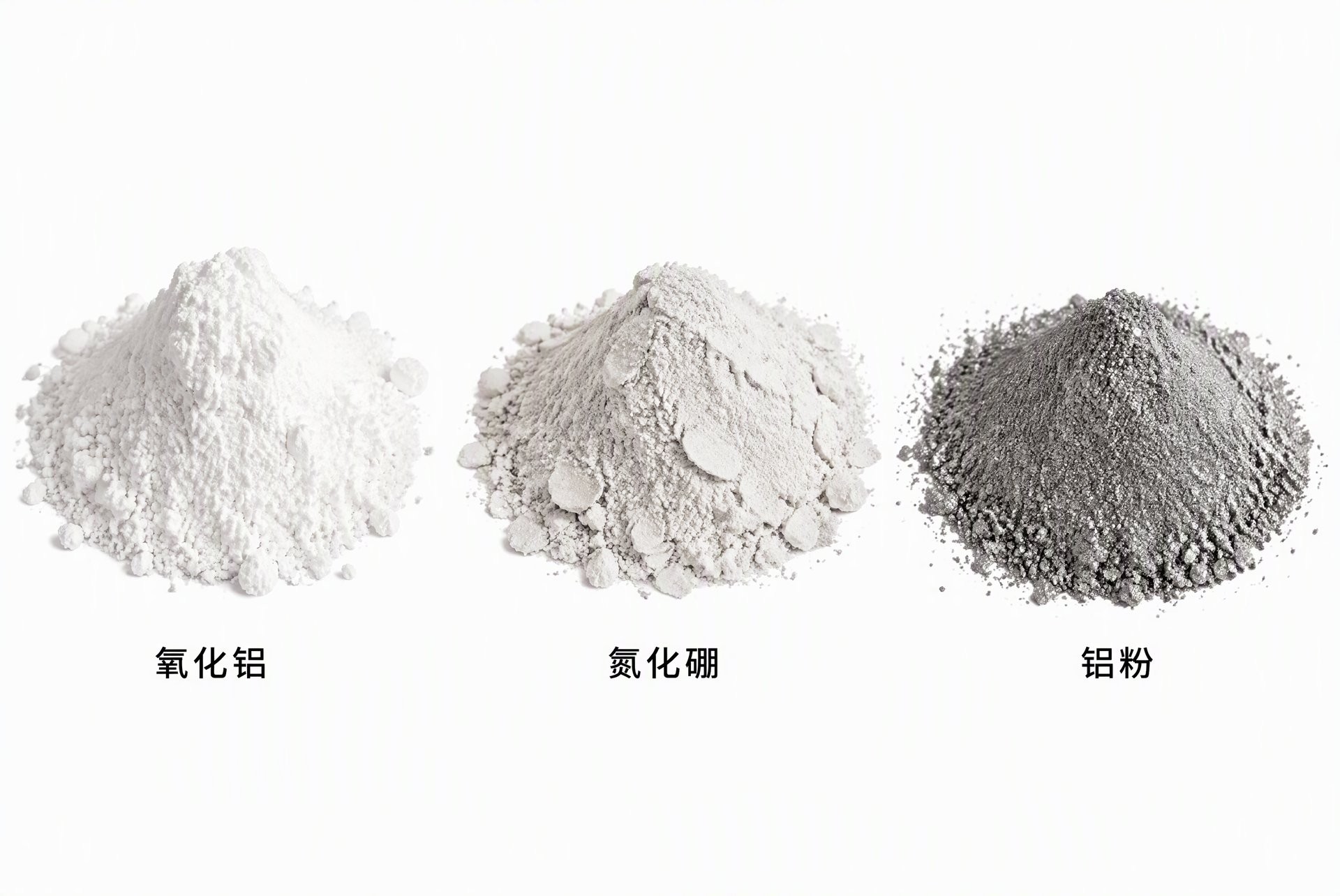

五、三种填料综合对比

5.1 性能对比

导热系数提升效果：氮化硼>铝粉>氧化铝（同等添加量下）。但综合考虑成本和工艺性，氧化铝在60-70wt%添加量时达到1.0-3.0W/(m·K)的性价比最高。氮化硼在低添加量（30-40wt%）即可达到2.0-5.0W/(m·K)，但成本高。铝粉导热效率高但牺牲绝缘性，应用受限。结构胶选型对比可参考结构胶选型指南。

5.2 混合填料方案

实际配方中常采用混合填料方案：氧化铝为主填料（60wt%）+少量氮化硼（10wt%）或铝粉（5wt%），在控制成本的同时提升导热系数20-50%。多级粒径配比（大颗粒+小颗粒）可进一步提高堆积密度和导热效率。混合方案的设计原则与颜色性能差异可参考透明与琥珀色环氧胶对比。

六、华创材料导热灌封方案

6.1 产品推荐

华创材料808AB-D系列导热灌封胶采用球形氧化铝为主填料，导热系数1.0-2.0W/(m·K)，绝缘性优异，成本最优。808AB-DH-E系列采用氧化铝+氮化硼混合填料，导热系数2.0W/(m·K)，适用于大功率器件封装。808AB-DH-5系列导热系数1.5W/(m·K)，平衡导热与成本。详细产品信息可参考808AB系列灌封胶应用。

6.2 定制服务

华创材料可根据客户散热需求提供导热配方定制：根据目标导热系数、绝缘等级和成本预算选择最优填料方案；提供导热系数测试（ASTM D5470）和绝缘电阻测试报告；支持小批量验证和配方迭代。过期胶水对导热填料分散的影响可参考环氧AB胶过期分析。

总结

环氧AB胶导热系数提升的核心是构建高效导热网络。氧化铝填料性价比最高，适合大批量电子灌封（1.0-3.0W/(m·K)）；氮化硼导热效果最优但成本高，适合高端封装（2.0-5.0W/(m·K)）；铝粉导热效率高但牺牲绝缘性，适用场景受限。实际配方常采用混合填料方案平衡性能与成本。华创材料提供多系列导热灌封胶产品和定制服务，导热系数覆盖1.0-2.0W/(m·K)范围。

关键词标签：环氧AB胶导热,导热环氧胶,氧化铝填料,氮化硼填料,导热灌封胶
