摘要
环氧AB胶的耐酸碱性能是电子封装、化工设备和管道防腐领域的关键选型指标。本文系统评测环氧AB胶在盐酸、硫酸、氢氧化钠和有机溶剂中的耐腐蚀表现，分析固化剂类型、交联密度和填料对耐化学品性的影响，并提供不同腐蚀环境下的环氧胶选型建议。
前言
环氧AB胶固化后具有较好的耐化学品性，但不同固化体系和配方在酸、碱、溶剂中的表现差异显著。芳香族胺固化体系耐酸碱优于脂肪族胺，酸酐固化体系耐酸好但耐碱性差。了解环氧胶在各腐蚀环境下的耐受性，对选型和寿命预测至关重要。配比基础可参考环氧AB胶配比分析。

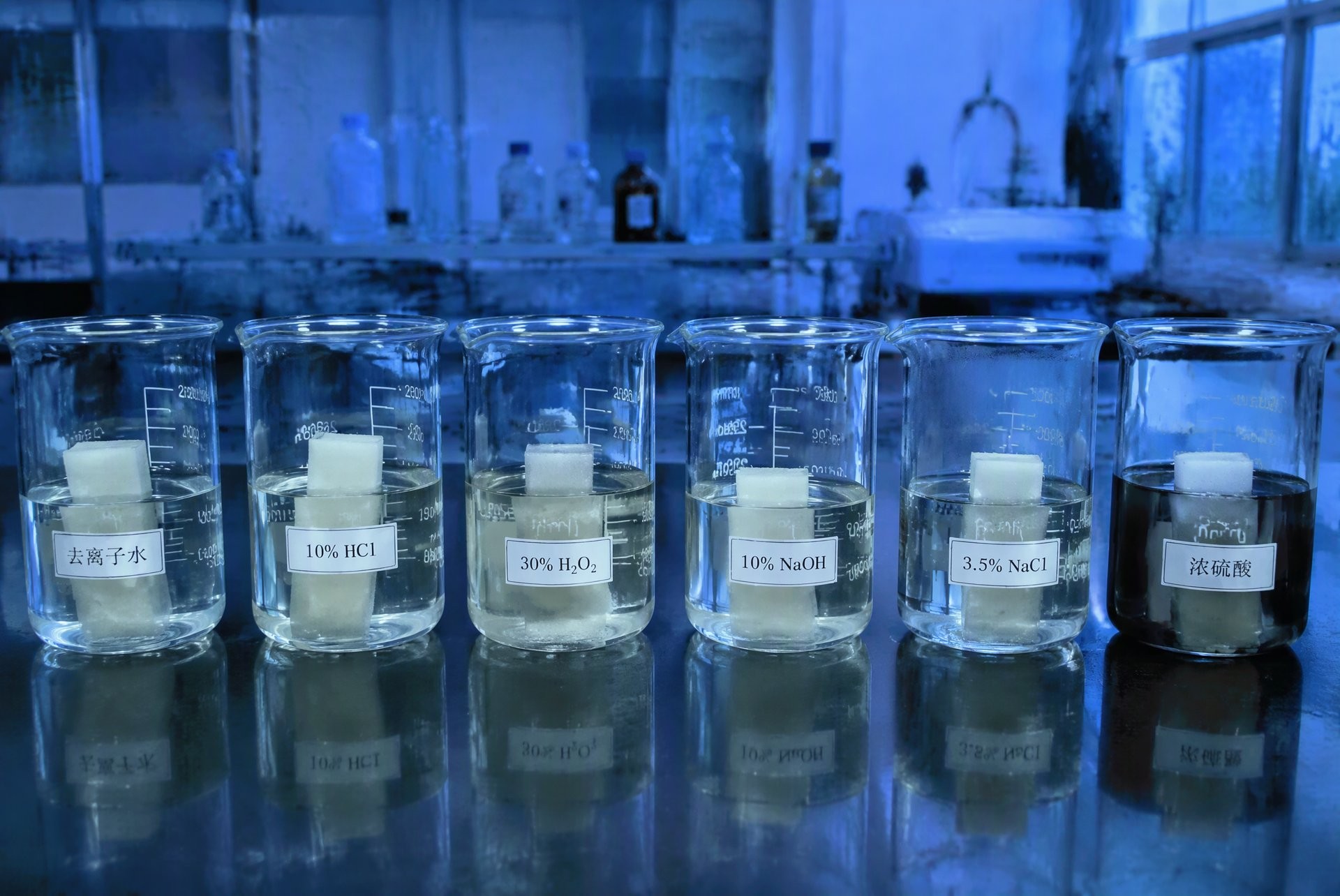

一、耐酸性能评测
1.1 盐酸环境
10%盐酸浸泡30天（25°C），芳香族胺固化环氧AB胶质量变化<1.5%，剪切强度保留率>85%。脂肪族胺固化体系质量变化2-3%，强度保留率75-80%。酸酐固化体系在盐酸中容易发生酯键水解，质量变化>3%，强度保留率仅60-70%。固化不完全对耐酸性的影响可参考环氧胶固化时间控制指南。
1.2 硫酸环境
20%硫酸浸泡30天，芳香族胺固化环氧胶质量变化<1%，表现优异。浓硫酸（98%）会使所有环氧体系快速降解，不适用于浓硫酸环境。对于中等浓度硫酸（10-30%），建议选用双酚f型环氧树脂配合芳香族胺固化剂，交联密度高，耐酸性好。冬季固化注意事项可参考冬季环氧AB胶固化慢解决方案。
二、耐碱性能评测
2.1 氢氧化钠环境
10%NaOH浸泡30天，芳香族胺固化体系质量变化1.5-2%，强度保留率80%。酸酐固化体系在碱液中酯键快速水解，质量变化>5%，强度保留率仅40-50%，不推荐用于碱性环境。聚醚胺固化体系耐碱性中等，质量变化2-3%。混合方式对固化均匀性的影响可参考手工调胶vs机器混胶对比。
2.2 氨水环境
10%氨水浸泡30天，环氧胶质量变化与NaOH接近。氨水对环氧胶的侵蚀机理除碱性水解外，还包含氨分子渗透导致的塑化效应。高交联密度配方（芳香族胺体系）耐氨水更好。脱泡工艺对渗透性的影响可参考环氧AB胶脱泡方法对比。
三、耐溶剂性能评测
3.1 有机溶剂
甲苯浸泡30天，芳香族胺固化环氧胶质量变化3-5%，强度保留率70%。丙酮浸泡7天，所有环氧体系质量变化>5%，丙酮是环氧胶的强溶剂，不建议长期接触。乙醇浸泡30天质量变化<1%，影响较小。异辛烷浸泡对环氧胶几乎无影响（质量变化<0.5%）。增韧剂对耐溶剂性的影响可参考高韧性环氧AB胶配方解析。
3.2 混合溶剂
实际工况常遇到酸碱+溶剂混合环境。如电镀液（酸+盐+有机添加剂）对环氧胶的侵蚀比单一化学品更严重。建议在混合溶剂工况下选用耐腐蚀填料增强的环氧胶配方（如硅微粉填充），并在使用前进行实际介质浸泡测试。表面问题可参考环氧AB胶表面发白原因分析。

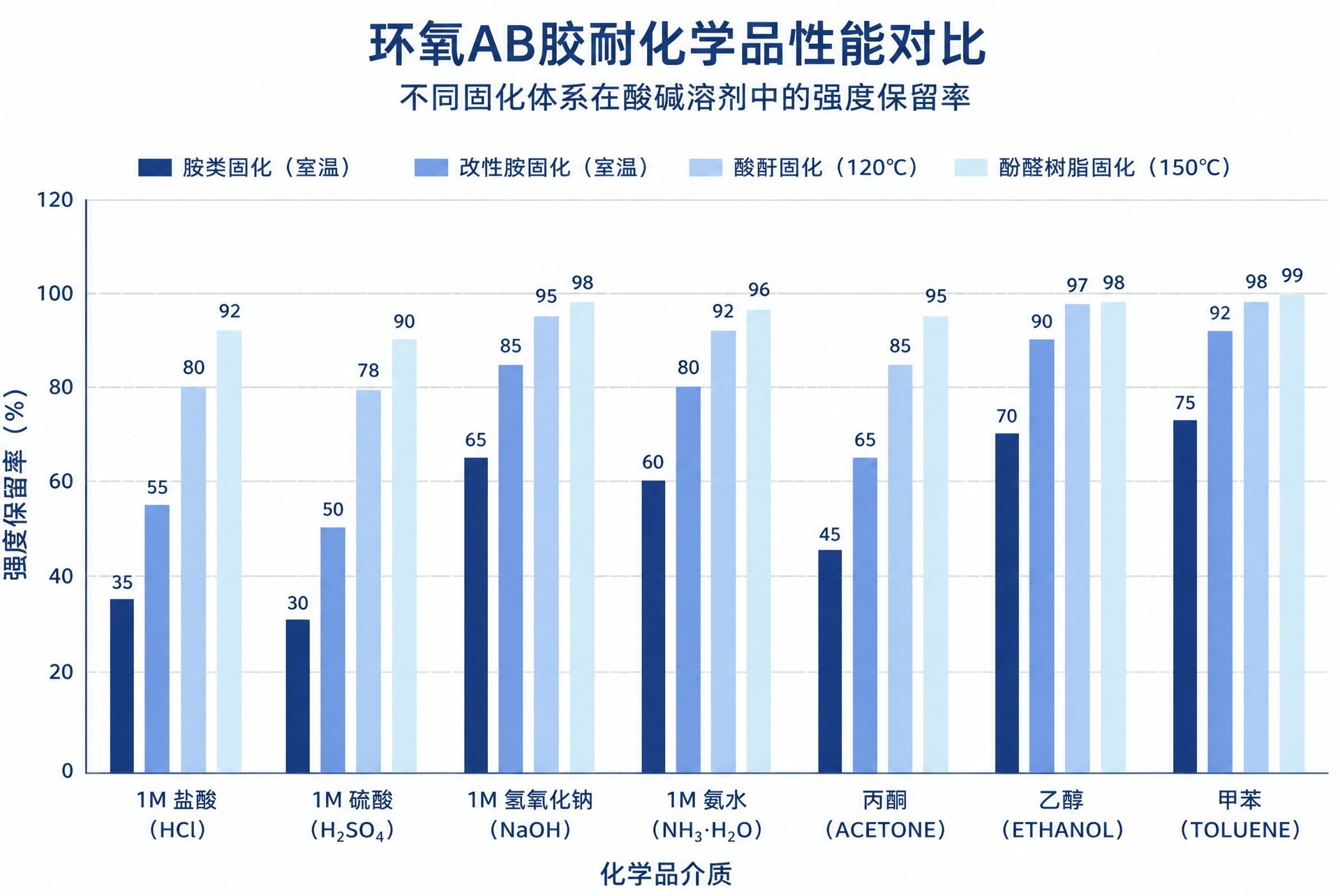

四、影响耐腐蚀性的因素
4.1 交联密度
交联密度越高，化学品分子越难渗透，耐腐蚀性越好。芳香族胺固化体系（如DDM、DDS）交联密度最高，耐酸碱最优。柔性固化剂（聚醚胺）交联密度低，耐腐蚀性较差。提高后固化温度可增加交联密度10-15%，显著改善耐化学品性。颜色与配方的关系可参考透明与琥珀色环氧胶对比。
4.2 填料影响
添加硅微粉、玻璃粉等惰性填料可降低渗透率，提高耐酸碱性能。导热填料（如氧化铝）对耐酸碱性无显著影响。碳酸盐类填料（如碳酸钙）遇酸分解，不适合酸性环境。填料选择需结合腐蚀介质匹配。导热填料方案可参考环氧AB胶导热系数提升方案。
五、选型建议
5.1 酸性环境
盐酸、硫酸（<30%）环境推荐双酚f型环氧+芳香族胺固化体系，配合硅微粉填料。醋酸、乳酸等有机酸环境，芳香族胺和改性胺均可使用。fda合规场景可参考食品级环氧AB胶FDA认证。
5.2 碱性环境
NaOH、氨水环境推荐芳香族胺固化环氧体系，避免使用酸酐固化体系。高浓度碱（>20%NaOH）建议增加涂层保护。PP粘接场景可参考环氧AB胶粘PP方案。
5.3 溶剂环境
烃类溶剂（汽油、润滑油）环境下环氧胶耐受性好，可直接使用。酮类和酯类溶剂对环氧胶侵蚀强，建议改用其他密封方案或增加防腐涂层。结构胶选型可参考结构胶选型指南。
六、华创材料耐腐蚀方案
6.1 产品推荐
华创材料909AB系列结构胶采用芳香族胺固化体系，耐10%盐酸/硫酸30天强度保留率>85%，耐10%NaOH强度保留率>80%。可添加硅微粉填料进一步提升耐腐蚀性。适用于化工设备粘接、管道防腐和电镀设备密封。过期胶水耐腐蚀性下降，可参考环氧AB胶过期分析。
6.2 测试服务
华创材料提供耐化学品性能测试服务：按客户指定介质和条件进行浸泡测试，出具质量变化率和强度保留率报告。可根据腐蚀环境定制配方。灌封胶基础问题可参考灌封胶气泡成因分析。
总结
环氧AB胶耐酸碱性能取决于固化体系交联密度和填料类型。芳香族胺固化体系耐酸碱最优，酸酐体系耐酸好但耐碱差，聚醚胺体系耐腐蚀性中等。酸性环境推荐芳香族胺+硅微粉填料，碱性环境避免酸酐固化体系，溶剂环境中酮类对环氧侵蚀最强。实际选型应通过目标介质的浸泡测试验证。华创材料提供耐腐蚀环氧AB胶产品和定制测试服务。
关键词标签：环氧AB胶耐酸碱,环氧胶耐腐蚀,AB胶化学性能,环氧胶耐溶剂,环氧胶耐酸性能
