摘要
5分钟快干AB胶和30分钟AB胶在操作时间、固化速度、最终强度和应用场景上各有优劣。快干AB胶操作时间短（3-5分钟）、初固快（5-15分钟），但最终强度偏低（15-20MPa）且易产生内应力；30分钟AB胶操作时间长（20-40分钟）、固化慢（4-8小时初固），最终强度高（25-35MPa）、内应力低。本文从固化动力学、强度发展和应用场景三个维度对比两类AB胶，提供选型建议。
前言
环氧AB胶的固化速度由固化剂活性氢当量和反应活性决定。快干型AB胶使用高活性脂肪族多胺（如二乙烯三胺DETA、三乙烯四胺TETA）或改性胺，凝胶时间3-5分钟；慢干型使用低活性芳香族胺或聚醚胺，凝胶时间20-40分钟。固化速度不仅影响生产效率，还直接影响胶层内应力、最终强度和耐温性。配比基础可参考环氧AB胶配比分析。
一、固化动力学对比
1.1 凝胶时间与放热

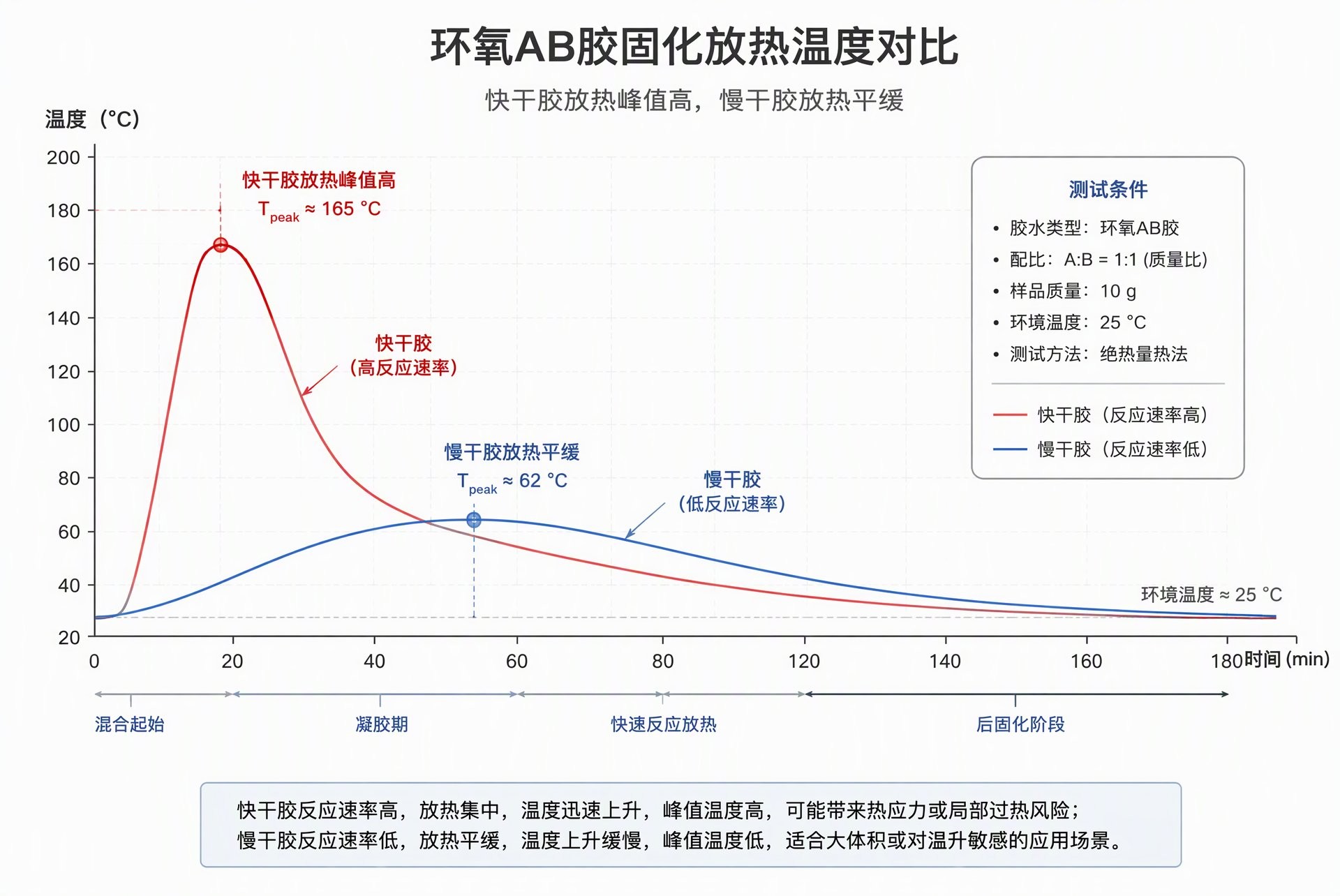

5分钟快干AB胶凝胶时间3-5分钟（25°C，10g混合量），反应放热峰值温度可达120-150°C。高放热导致胶层内部产生热应力，大体积灌封时可能引起开裂或气泡。30分钟AB胶凝胶时间20-40分钟，放热峰值60-80°C，热应力小，适合大体积灌封和结构粘接。固化条件影响可参考环氧胶固化时间控制指南。
1.2 固化度发展

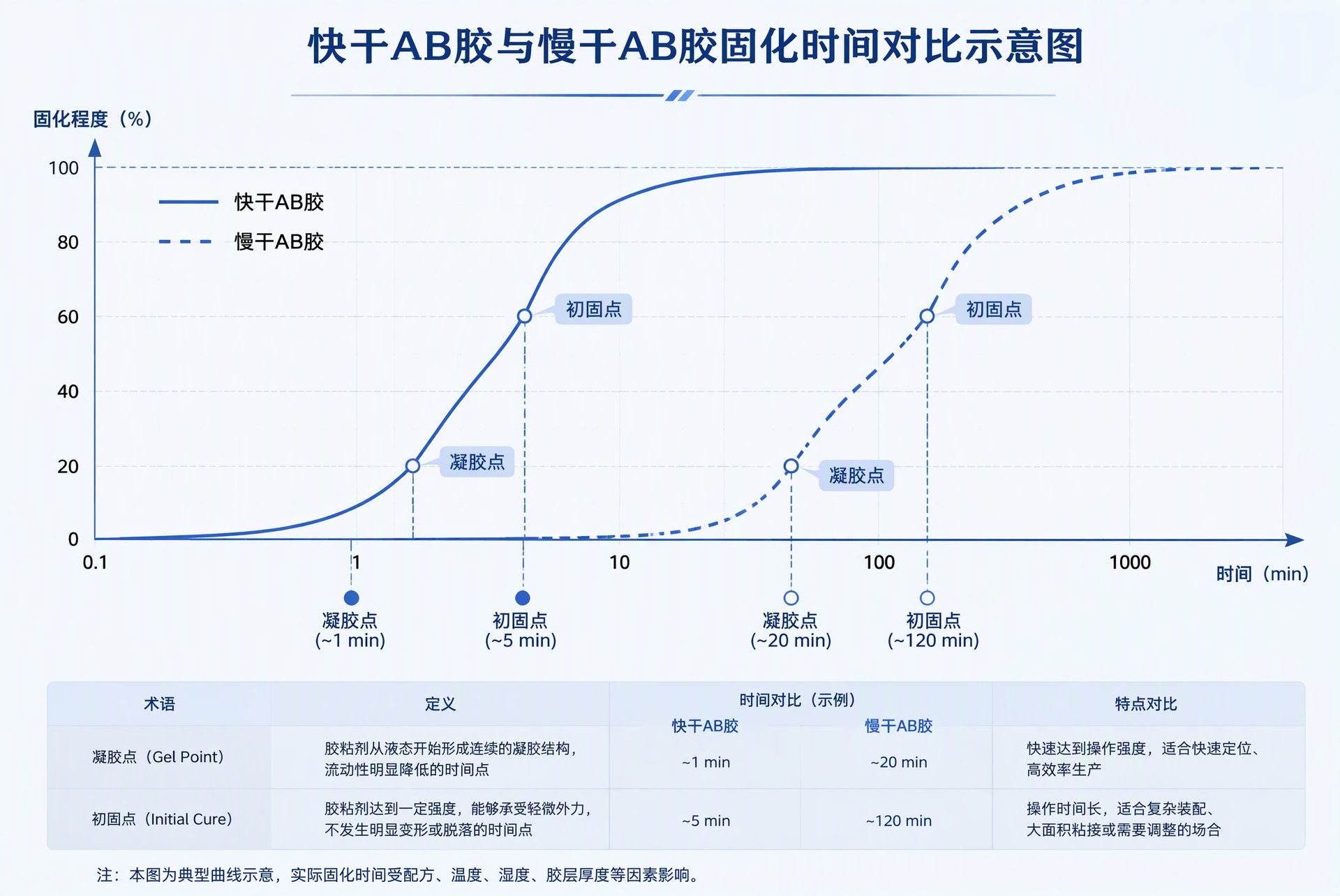

快干AB胶5-15分钟初固（ Shore D硬度>70），但完全固化需24-48小时，Tg在7天内持续上升。30分钟AB胶4-8小时初固，完全固化需7天，Tg发展更充分。快干胶7天Tg通常60-80°C，30分钟胶7天Tg可达100-130°C。冬季固化差异更大，可参考冬季环氧AB胶固化慢解决方案。
二、强度发展对比
2.1 早期强度
快干AB胶15分钟剪切强度可达5-8MPa（最终强度的30-40%），1小时达15MPa（80%），适合需要快速定位的生产线。30分钟AB胶1小时剪切强度仅3-5MPa（10-15%），4小时达10MPa（30-40%），定位速度慢。混合方式对早期强度的影响可参考手工调胶vs机器混胶对比。
2.2 最终强度
快干AB胶7天最终剪切强度15-20MPa，低于30分钟胶的25-35MPa。原因是快干胺固化剂链段短、交联点密集但刚性大，内应力高导致强度损失。30分钟胶使用长链或芳香族胺，交联网络更均匀，内应力低，强度更高。脱泡对强度的影响可参考环氧AB胶脱泡方法对比。
三、内应力与耐温性
3.1 内应力
快干AB胶因高放热和快速交联，胶层内部残余热应力大（2-4MPa），可能导致薄板粘接翘曲、硬质基材界面开裂。30分钟胶放热低、交联慢，残余应力<1mpa，翘曲风险小。增韧改性可降低内应力，可参考高韧性环氧AB胶配方解析。
3.2 耐温性
快干AB胶Tg（60-80°C）低于30分钟胶（100-130°C），长期使用温度上限低20-30°C。快干胶在80°C以上强度衰减明显，30分钟胶可承受100-120°C长期使用。表面发白问题在快干胶中更常见，可参考环氧AB胶表面发白原因分析。
四、应用场景选型
4.1 优先选用快干AB胶
快速定位需求（5分钟内初固）、小面积粘接（<10cm²）、室温快速修补、流水线快节奏生产场景。典型应用：电子元件快速固定、工艺品快速组装、紧急修补密封。颜色选择可参考透明与琥珀色环氧胶对比。
4.2 优先选用30分钟AB胶
大面积粘接、大体积灌封、高强度结构粘接、耐温要求>80°C的场景。典型应用：金属结构粘接、电子模块灌封、复合材料修复。导热灌封选型可参考环氧AB胶导热系数提升方案。
4.3 中速AB胶折中方案
15-20分钟凝胶时间的中速AB胶兼顾操作性和强度，Tg可达80-100°C，剪切强度20-25MPa，适合多数工业应用。FDA合规可参考食品级环氧AB胶FDA认证。
五、操作注意事项
5.1 快干胶使用要点
快干胶混合后须在3-5分钟内完成涂布和定位，建议使用双筒混合嘴（静态混合器）实现快速均匀混合。单次混合量不超过20g，避免大量混合放热失控。冬季使用建议预热至25-30°C。PP粘接可参考环氧AB胶粘PP方案。
5.2 慢干胶使用要点
30分钟胶允许较长的调整时间，适合需要精确对位的组装。混合量可达100-500g，适合灌封。建议加热后固化（60-80°C，1-2小时）以提高Tg和强度。耐腐蚀场景选型可参考环氧AB胶耐酸碱性能评测。
六、华创材料方案
6.1 快干系列
华创材料5分钟快干AB胶凝胶时间3-5分钟，15分钟初固，7天剪切强度18MPa，适用于快速定位和小面积粘接。提供透明和琥珀色两种配方。结构胶选型可参考结构胶选型指南。
6.2 慢干系列
华创材料30分钟AB胶凝胶时间25-35分钟，Tg>110°C，7天剪切强度30MPa，适用于结构粘接和灌封。808AB系列灌封胶和909AB系列结构胶均提供慢干配方。过期胶水固化异常可参考环氧AB胶过期分析。
总结
5分钟快干AB胶和30分钟AB胶各有优势：快干胶操作时间短、初固快，适合快速定位和小面积粘接，但最终强度偏低（15-20MPa）、Tg低（60-80°C）、内应力大；30分钟胶操作时间长、固化慢，最终强度高（25-35MPa）、Tg高（100-130°C）、内应力低，适合结构粘接和大体积灌封。选型应根据生产节拍、粘接面积、强度和耐温要求综合权衡。华创材料提供快干、中速和慢干全系列环氧AB胶产品。
关键词标签：5分钟AB胶,30分钟AB胶,快干AB胶,AB胶操作时间,快干环氧胶强度
