摘要
环氧AB胶固化收缩率通常为2-5%，过高的收缩率会导致胶层内应力、基材翘曲和粘接开裂。本文分析环氧胶固化收缩的机理，对比硅微粉、氧化铝、玻璃微珠和弹性体增韧剂四类低收缩方案的效果，提供收缩率控制的配方优化和工艺建议，帮助将收缩率降至1%以下。
前言
环氧树脂固化时发生开环聚合和交联反应，分子间距由范德华力距离（0.3-0.5nm）缩短为共价键距离（0.15nm），体积收缩2-5%。收缩产生的内应力是胶层开裂、翘曲和附着力下降的主要原因。控制收缩率是提升环氧AB胶可靠性的关键配方设计。
配比基础可参考环氧AB胶配比分析。
一、收缩机理分析
1.1 化学收缩与热收缩
环氧胶总收缩包括化学收缩（反应前后的体积变化，占60-70%）和热收缩（从固化温度冷却到室温的热膨胀差异，占30-40%）。化学收缩与固化剂类型相关：胺类固化体系化学收缩2-3%，酸酐体系3-5%。热收缩与Tg和固化温度差相关，高温固化热收缩更大。固化条件影响可参考环氧胶固化时间控制指南。
1.2 收缩对性能的影响
收缩率>3%时，胶层内应力可达2-5MPa，导致薄板翘曲、硬质基材界面开裂和附着力下降。灌封胶收缩导致元件应力，可能引起焊点疲劳开裂。收缩率控制在<1%可显著降低内应力和开裂风险。混合均匀性对收缩的影响可参考手工调胶vs机器混胶对比。
二、填料降低收缩率
2.1 硅微粉

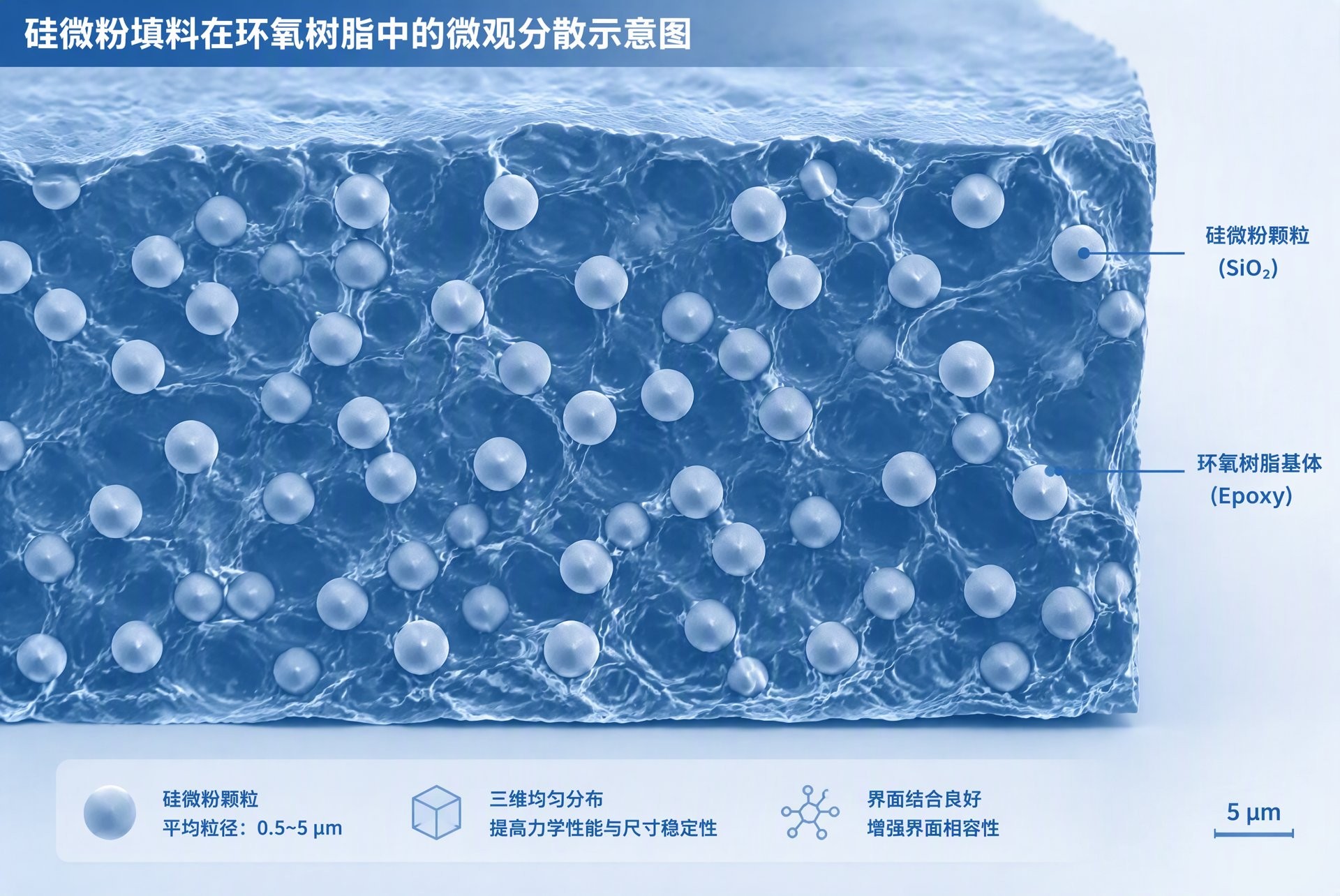

硅微粉（熔融石英粉）本体收缩率为零，添加50-70wt%可将环氧胶收缩率从3-5%降至1.0-2.0%。硅微粉热膨胀系数低（0.5ppm/°C），可同时降低热收缩。球形硅微粉粘度增加小，适合高添加量。冬季高粘度问题可参考冬季环氧AB胶固化慢解决方案。
2.2 氧化铝与玻璃微珠
氧化铝添加60wt%可将收缩率降至1.2-1.8%，同时提升导热系数。中空玻璃微珠（密度0.3-0.6g/cm³）添加20-30wt%可将收缩率降至1.5-2.0%，同时降低密度，适合轻量化应用。
脱泡对高填料配方的影响可参考环氧AB胶脱泡方法对比。
三、增韧剂降低收缩率
3.1 弹性体增韧
CTBN橡胶预反应体在固化时发生相分离，橡胶颗粒膨胀填补基体收缩空隙，可将收缩率降低0.5-1.0%。CSR核壳粒子也有类似效果。增韧剂同时降低内应力和提升韧性，是一举两得的方案。增韧配方详解可参考高韧性环氧AB胶配方解析。
3.2 低收缩树脂体系
使用双酚F型环氧树脂（粘度低、收缩率低）替代部分双酚A型环氧，可将收缩率降低0.3-0.5%。添加反应性稀释剂（如苯基缩水甘油醚）参与交联，降低非反应性成分挥发导致的额外收缩。表面问题可参考环氧AB胶表面发白原因分析。
四、固化工艺优化
4.1 阶梯固化
阶梯固化（室温初固+加热后固）可使凝胶阶段在低温下进行，减少放热峰温和化学收缩；后固化阶段在高温下完成交联，此时胶层已有一定强度抵抗收缩应力。阶梯固化可降低有效内应力30-50%。颜色差异可参考透明与琥珀色环氧胶对比。
4.2 低温缓固
降低固化温度可减缓反应速率，延长凝胶时间，使气泡和应力有时间释放。15-25°C缓固后再加热后固化的方案，可将收缩应力降至最低。导热灌封收缩控制可参考环氧AB胶导热系数提升方案。
五、低收缩配方设计
5.1 综合配方方案
推荐低收缩环氧AB胶配方：双酚A/F混合环氧树脂+60wt%球形硅微粉+10wt% CTBN增韧剂+聚醚胺固化剂。该配方收缩率<1.0%，剪切强度>20MPa，Tg>80°C，适用于精密电子灌封和结构粘接。FDA合规可参考食品级环氧AB胶FDA认证。
5.2 填料级配优化
多级粒径填料配比（如大:中:小=5:3:2）可提高堆积密度至70%以上，进一步降低树脂体积分数和收缩率。级配优化同时降低粘度，改善工艺性。PP粘接低收缩方案可参考环氧AB胶粘PP方案。
六、华创材料低收缩方案
6.1 产品推荐
华创材料808AB系列低收缩灌封胶采用球形硅微粉+CTBN复合低收缩方案，收缩率<0.8%，适用于精密电子封装。909ab系列低收缩结构胶收缩率<1.0%，剪切强度>25MPa。耐腐蚀场景选型可参考环氧AB胶耐酸碱性能评测。快干与慢干选型可参考快干与慢干AB胶对比。
6.2 定制服务
华创材料提供低收缩配方定制：根据目标收缩率、强度和Tg要求设计配方；提供收缩率测试（ASTM D2566）和内应力分析报告。结构胶选型可参考结构胶选型指南。过期胶水收缩率异常可参考环氧AB胶过期分析。灌封胶基础问题可参考灌封胶气泡成因分析。
总结
环氧AB胶收缩率控制需从配方和工艺两方面入手。填料（硅微粉、氧化铝）可将收缩率降至1-2%，增韧剂（CTBN、CSR）可进一步降低0.5-1.0%。阶梯固化和低温缓固可减少收缩内应力30-50%。综合方案（混合树脂+多级填料+增韧剂+阶梯固化）可实现收缩率<1%。华创材料提供低收缩环氧ab胶产品和配方定制服务，收缩率可控制在0.8%以下。<>
关键词标签：环氧AB胶收缩率,AB胶固化收缩,环氧胶低收缩,填料控制收缩,低收缩环氧胶
