摘要
环氧AB胶作为电子封装和电气绝缘材料，其绝缘电阻和介电性能直接决定器件的可靠性和安全性。本文从体积电阻率、表面电阻率、介电强度和介电常数四个维度系统评估环氧胶的绝缘性能，对比不同填料和固化条件对绝缘性的影响，提供电子封装绝缘胶的选型与测试标准参考。配比基础可参考环氧AB胶配比分析。
前言
环氧树脂本身具有优异的绝缘性能，体积电阻率可达10^14-10^16 Ω·cm，介电强度20-30kV/mm。但填料、固化剂、杂质和吸水率会显著影响实际绝缘性能。电子封装、高压绝缘和PCB灌封等应用对绝缘电阻有严格要求，需要通过标准化测试评估。
固化条件影响可参考环氧胶固化时间控制指南。
一、绝缘电阻基础
1.1 体积电阻率与表面电阻率
体积电阻率（ρv）反映材料内部绝缘性，纯环氧树脂ρv为10^15-10^16 Ω·cm。表面电阻率（ρs）反映材料表面绝缘性，受湿度和污染影响大。IEC 60167标准规定绝缘材料ρv应≥10^12 Ω·cm，高压绝缘应用要求≥10^14 Ω·cm。混合均匀性影响可参考手工调胶vs机器混胶对比。
1.2 介电强度
介电强度（Eb）是材料承受电压不被击穿的能力，纯环氧树脂Eb为20-30kV/mm。填料（如硅微粉）可提升Eb至35-40kV/mm，但气泡和杂质会显著降低Eb。ASTM D149标准测试介电强度，试样厚度1mm，升压速率500V/s。脱泡对介电强度影响可参考环氧AB胶脱泡方法对比。
二、填料对绝缘性能影响
2.1 导热填料的双面性
氧化铝（Al2O3）填料可提升导热同时保持绝缘性，60wt%氧化铝环氧胶ρv仍可达10^14 Ω·cm。但氮化硼和氮化铝等高导热填料可能降低绝缘电阻，需控制添加量。冬季固化对绝缘影响可参考冬季环氧AB胶固化慢解决方案。
2.2 硅微粉与功能填料
硅微粉是绝缘性最好的填料，70wt%添加量下ρv仍保持10^15 Ω·cm。氢氧化铝（ATH）兼具阻燃和绝缘功能，添加量50wt%可提升阻燃等级至UL94 V-0同时保持绝缘。表面发白影响可参考环氧AB胶表面发白原因分析。
三、固化条件对绝缘影响
3.1 后固化提升绝缘
室温初固化的环氧胶ρv约10^13 Ω·cm，80°C/2h后固化可提升至10^14-10^15 Ω·cm。后固化使交联更完全，减少未反应官能团和离子杂质迁移。高压绝缘应用建议必须进行后固化。增韧配方绝缘性可参考高韧性环氧AB胶配方解析。
3.2 吸水率与绝缘衰减
环氧胶吸水率0.1-0.5%，吸水后ρv可降至10^12 Ω·cm以下。85°C/85%RH湿热老化1000h后，普通环氧胶ρv降至10^11-10^12 Ω·cm。耐湿热环氧胶（添加疏水硅微粉+低吸水树脂）可保持ρv≥10^13 Ω·cm。
透明胶吸水影响可参考透明与琥珀色环氧胶对比。
四、绝缘测试标准与方法
4.1 测试标准
IEC 60167（绝缘电阻测试）、ASTM D257（体积/表面电阻率）、ASTM D149（介电强度）、ASTM D150（介电常数/介电损耗）。电子封装环氧胶推荐测试项目：ρv、ρs、Eb、εr、tanδ（1kHz和1MHz）。导热灌封绝缘测试可参考环氧AB胶导热系数提升方案。
4.2 测试条件
标准测试条件：温度23±2°C，相对湿度50±5%。试样厚度1-2mm，电极直径50mm。高压应用需增加湿热老化后测试（85°C/85%RH/1000h）和温度循环测试（-40°C~125°C/100次）。FDA合规性测试可参考食品级环氧AB胶FDA认证。
五、不同应用绝缘要求
5.1 电子封装

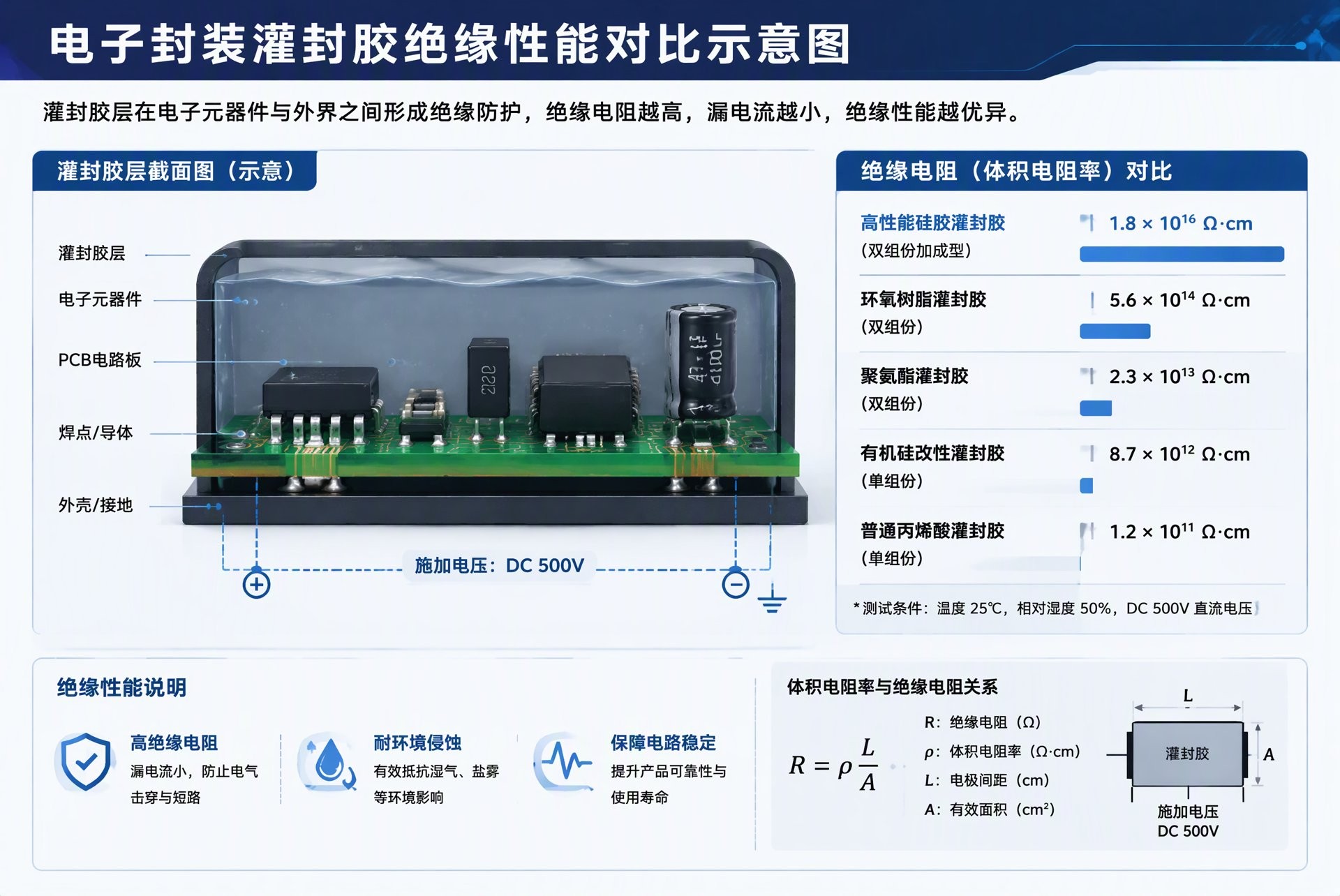

电子封装灌封胶要求ρv≥10^14 Ω·cm，Eb≥20kV/mm，εr≤4.0（1kHz），tanδ≤0.02。LED封装胶还需耐黄变和耐UV。推荐华创808AB绝缘灌封胶。PP封装绝缘可参考环氧AB胶粘PP方案。
5.2 高压绝缘
高压电气绝缘要求ρv≥10^14 Ω·cm，Eb≥25kV/mm，且湿热老化后保持ρv≥10^13 Ω·cm。需要添加硅微粉+ATH复合填料，并进行充分后固化。收缩率影响可参考环氧AB胶收缩率控制。快干胶绝缘性可参考快干与慢干AB胶对比。
六、华创材料绝缘方案
6.1 产品推荐
华创808AB电子灌封胶：ρv≥10^14 Ω·cm，Eb≥25kV/mm，适用于电子封装。909AB高压绝缘胶：ρv≥10^15 Ω·cm，Eb≥30kV/mm，适用于高压电气。产品收缩率可参考环氧AB胶收缩率控制方案。结构胶选型可参考结构胶选型指南。过期胶绝缘降级可参考环氧AB胶过期分析。灌封基础可参考灌封胶气泡成因分析。
总结
环氧AB胶绝缘性能由体积电阻率、表面电阻率、介电强度和介电常数综合表征。纯环氧树脂ρv达10^15-10^16 Ω·cm，但填料、吸水和固化不完全会降低绝缘性。硅微粉是最佳绝缘填料，后固化可提升ρv一个数量级。电子封装要求ρv≥10^14 Ω·cm、Eb≥20kV/mm，高压绝缘要求更严格。华创材料提供多款绝缘环氧AB胶，可满足电子封装和高压电气应用需求。
关键词标签：环氧AB胶绝缘电阻,环氧胶绝缘性能,AB胶体积电阻率,电子封装绝缘胶
