摘要

环氧AB胶的阻燃等级直接影响电子电气产品的安全认证。本文详解UL94 V-0阻燃标准要求，分析氢氧化铝（ATH）、氢氧化镁（MDH）、磷系和氮系阻燃剂在环氧胶中的应用效果，提供阻燃环氧胶配方设计要点和UL94认证测试流程。配比基础可参考环氧AB胶配比分析。

前言

电子电气产品对阻燃性能要求严格，UL94是国际通用的塑料材料阻燃测试标准。V-0是UL94中最高的垂直燃烧等级，要求每次有焰燃烧时间≤10s，总燃烧时间≤50s，无灼热物引燃脱脂棉。环氧胶作为灌封和粘接材料，阻燃等级直接影响产品安全认证。固化条件影响可参考环氧胶固化时间控制指南。

一、UL94 V-0标准解读

1.1 测试方法

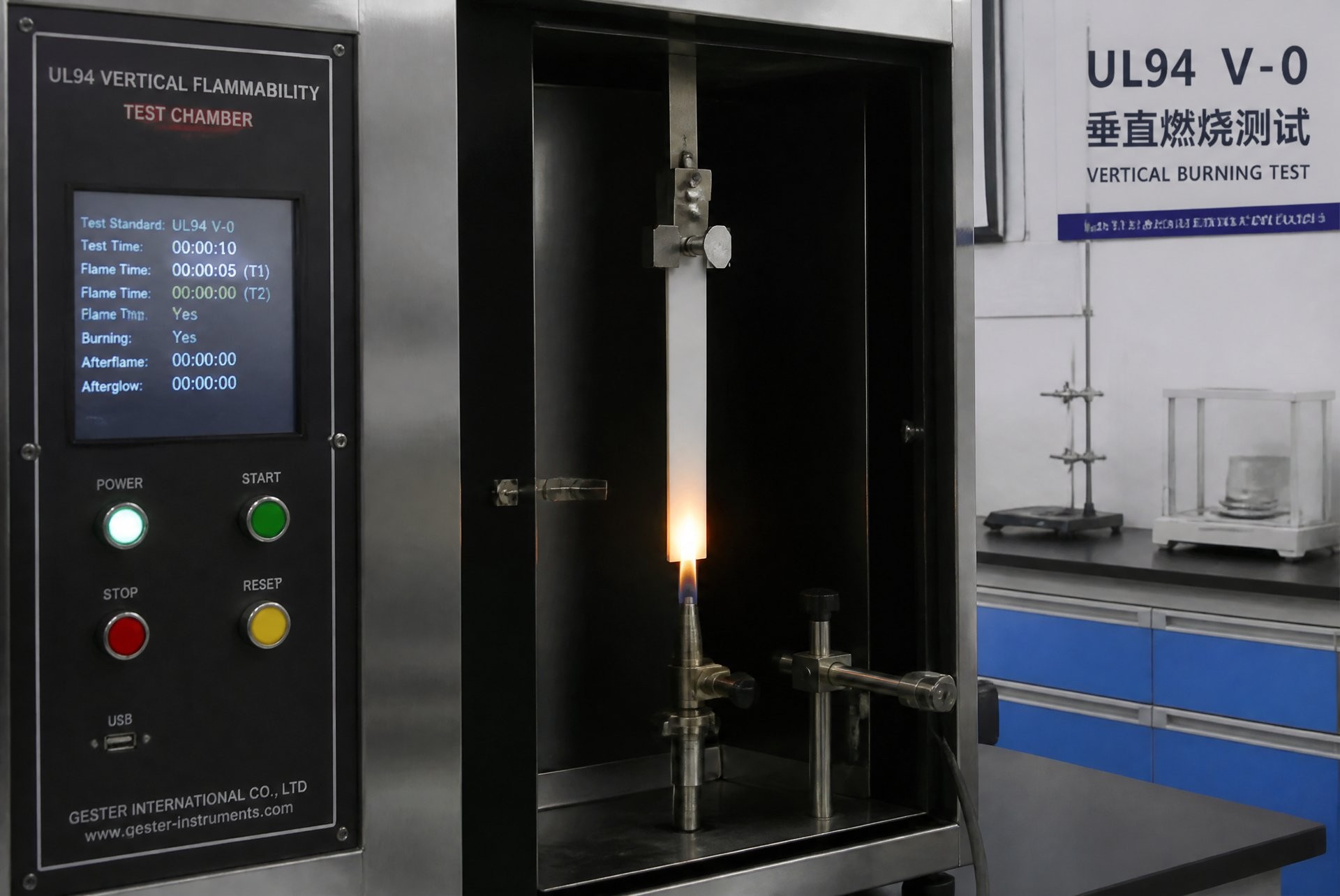

UL94 V-0测试：50x13mm试样，厚度1.0/1.6/3.2mm，垂直安装。用20mm蓝色火焰点燃两次各10s，记录每次有焰燃烧时间（t1/t2）和灼热燃烧时间（t3）。V-0要求：t1≤10s，t2≤10s，t1+t2+t3≤50s，无滴落引燃脱脂棉。混合均匀性影响可参考手工调胶vs机器混胶对比。

1.2 等级对比

UL94垂直燃烧等级从高到低：V-0 > V-1 > V-2 > HB。V-2允许滴落引燃棉，V-0禁止。水平燃烧HB等级最低。电子封装灌封胶通常要求V-0等级。脱泡对阻燃性能影响可参考环氧AB胶脱泡方法对比。

二、无机阻燃剂

2.1 氢氧化铝（ATH）

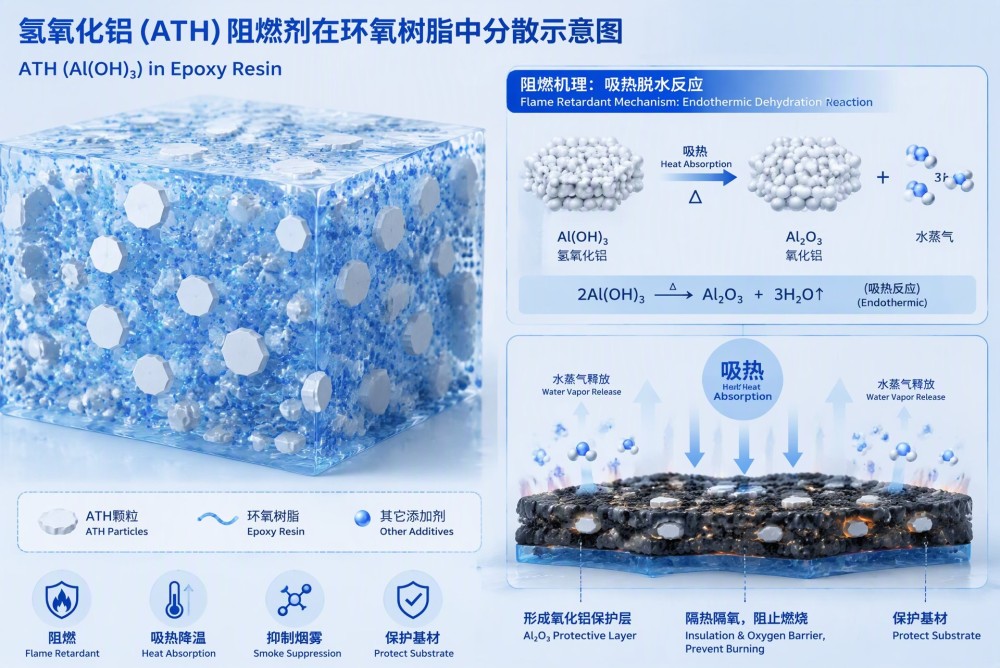

ATH在200-300°C分解吸热（脱水），稀释可燃气体浓度，是环氧胶最常用的阻燃剂。添加50-65wt% ATH可达UL94 V-0（3.2mm）。ATH兼具填料和阻燃功能，成本低、绝缘性好。缺点是添加量大、粘度高。冬季高粘度影响可参考冬季环氧AB胶固化慢解决方案。

2.2 氢氧化镁（MDH）

MDH分解温度330°C比ATH高100°C，适合高温应用。添加55-65wt%可达V-0。MDH对环氧胶绝缘性影响小，但分散性不如ATH，需要硅烷表面处理。

表面问题可参考环氧AB胶表面发白原因分析。

三、有机阻燃剂

3.1 磷系阻燃剂

添加10-15wt%磷酸酯类阻燃剂（如BDP、RDP）可达V-0，添加量远低于无机阻燃剂。磷系阻燃剂在凝聚相形成碳化层隔绝热量和氧气。缺点是可能降低Tg和电气性能。增韧配方可参考高韧性环氧AB胶配方解析。

3.2 氮系与膨胀型

三聚氰胺及其衍生物（MCA、MPP）在高温分解产生不燃性气体稀释可燃气体。膨胀型阻燃剂（APP/PER）形成多孔碳化泡沫层，隔热效果优异，添加20-30wt%可达V-0。颜色选择影响可参考透明与琥珀色环氧胶对比。

四、协效阻燃配方

4.1 ATH+红磷协效

ATH 40wt% + 红磷5wt%协效可达V-0（1.6mm），比单用ATH 65wt%减重30%。红磷在高温形成磷酸催化脱水成碳，ATH吸热降温，两者协效。导热灌封阻燃可参考环氧AB胶导热系数提升方案。

4.2 ATH+磷系+硅微粉

ATH 40wt% + BDP 8wt% + 硅微粉20wt%协效配方可达V-0（1.0mm薄壁），同时保持良好绝缘性和机械强度。

FDA合规阻燃可参考食品级环氧AB胶FDA认证。PP阻燃粘接可参考环氧AB胶粘PP方案。

五、阻燃配方性能

5.1 综合性能对比

ATH 60wt%配方：V-0（3.2mm），粘度高，成本最低。ATH+BDP协效配方：V-0（1.6mm），粘度中等，成本中。膨胀型配方：V-0（1.0mm），粘度低，成本高。收缩控制可参考环氧AB胶收缩率控制。绝缘要求可参考环氧AB胶绝缘电阻测试。

5.2 耐湿热与阻燃稳定性

85°C/85%RH老化1000h后，ATH配方阻燃等级保持V-0；磷系配方可能降至V-1（磷酸酯水解）。水下固化阻燃方案可参考环氧AB胶水下固化方案。耐酸碱选型可参考环氧AB胶耐酸碱性能评测。快干阻燃选型可参考快干与慢干AB胶对比。结构胶阻燃可参考结构胶选型指南。灌封胶阻燃可参考灌封胶气泡成因分析。过期胶阻燃降级可参考环氧AB胶过期分析。

总结

UL94 V-0是环氧AB胶阻燃的最高标准，要求每次有焰燃烧≤10s、总燃烧≤50s、无滴落引燃棉。

ATH是最常用阻燃剂，50-65wt%可达V-0（3.2mm）。磷系和膨胀型阻燃剂添加量低但成本高。协效配方（ATH+红磷/BDP）可在更低添加量下达到V-0且减重30%。华创材料提供多款阻燃环氧AB胶，可满足电子电气安全认证需求。

关键词标签：环氧AB胶阻燃,UL94 V-0,阻燃环氧胶,环氧胶阻燃配方
