摘要

Tg（玻璃化转变温度）是环氧AB胶从玻璃态向高弹态转变的临界温度，直接决定胶层的耐温上限和力学性能。本文从Tg定义、测试方法、配方因素和耐温性能四个维度分析Tg对环氧胶应用的影响，提供高Tg环氧胶配方设计和选型建议。配比基础可参考环氧AB胶配比分析。

前言

环氧AB胶固化后的交联网络在Tg以下为刚性玻璃态，模量高（1000-3000MPa）；Tg以上转为高弹态，模量骤降至10-100MPa，强度大幅下降。Tg是环氧胶耐温性能的核心指标，选型时需确保Tg高于使用温度20-30°C。固化条件影响可参考环氧胶固化时间控制指南。

一、Tg定义与机理

1.1 玻璃化转变

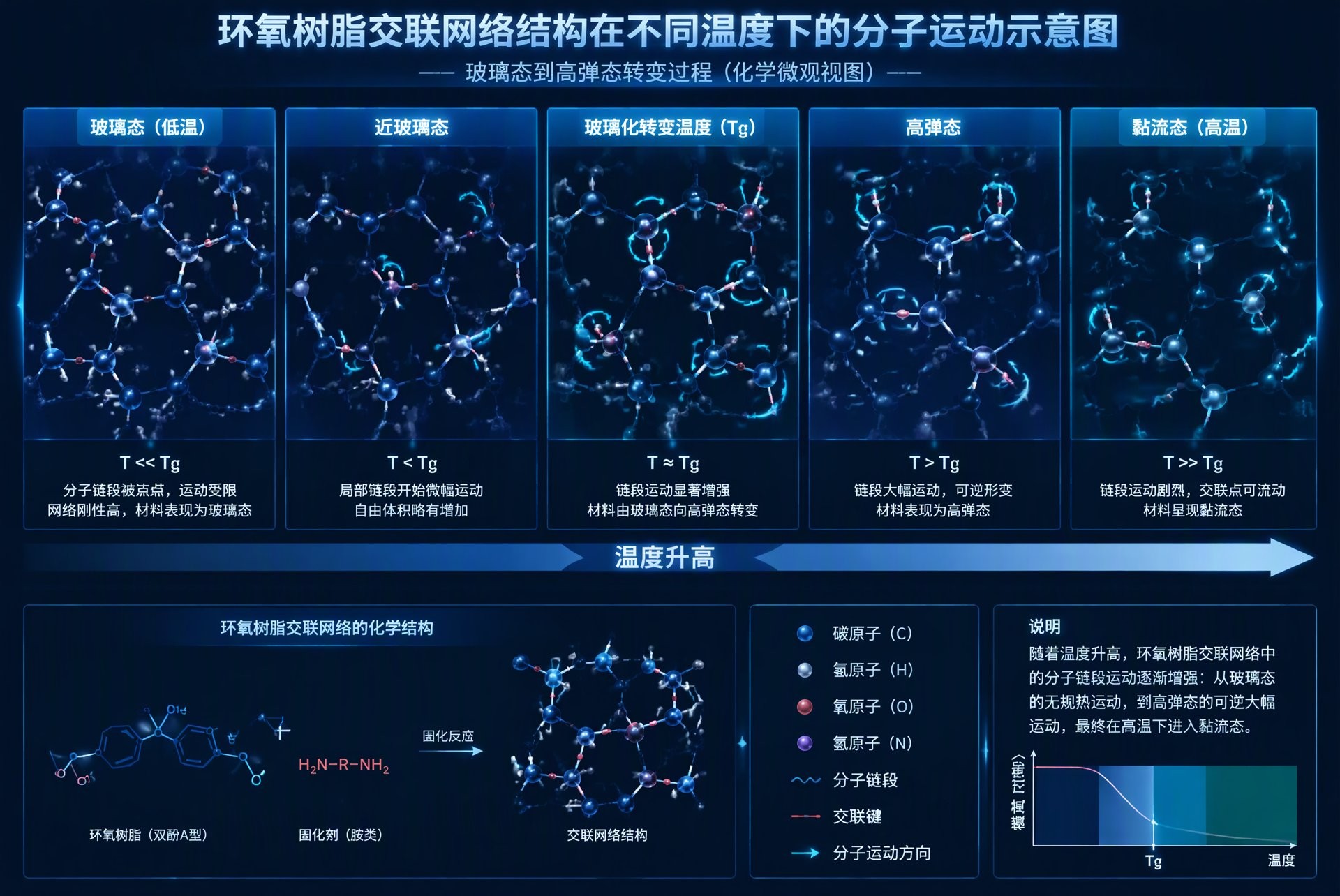

Tg是聚合物链段开始运动（解冻）的温度。环氧胶在Tg以下链段冻结，材料硬而脆；Tg以上链段运动自由，材料变软有弹性。Tg不是相变点而是松弛转变区，转变范围约10-20°C。

混合均匀性影响可参考手工调胶vs机器混胶对比。

1.2 影响Tg的因素

环氧胶Tg由以下因素决定：交联密度（越高Tg越高）、分子链刚性（芳香环提高Tg）、固化剂类型（胺类Tg 80-150°C，酸酐Tg 120-200°C）、后固化条件（高温后固化提升Tg 10-30°C）。脱泡对Tg影响可参考环氧AB胶脱泡方法对比。

二、Tg测试方法

2.1 DSC差示扫描量热法

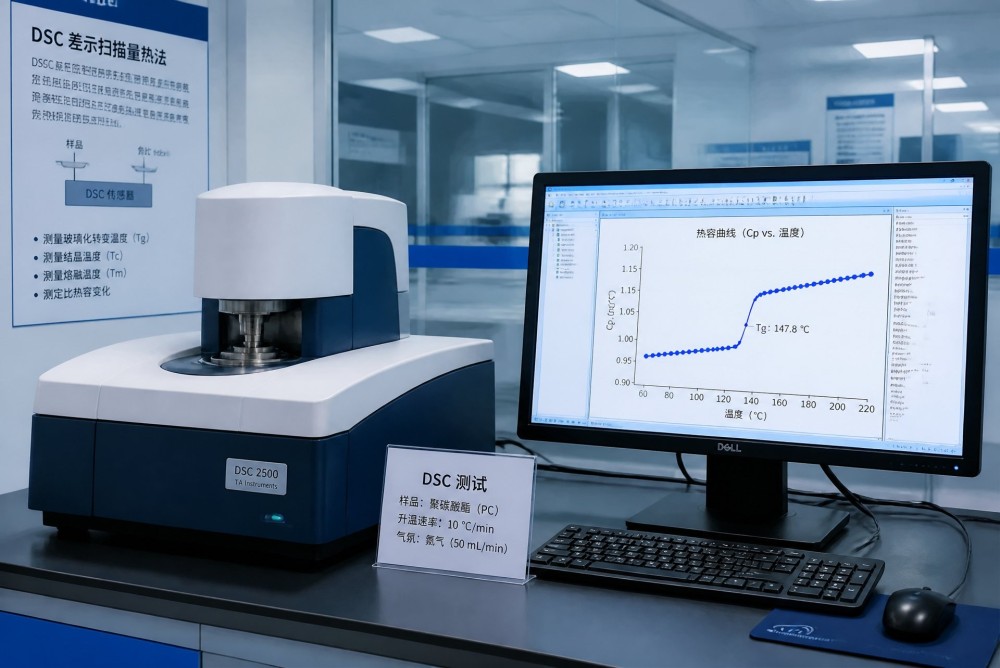

DSC是Tg最常用的测试方法（ASTM E1356），升温速率10-20°C/min，Tg表现为热容跃变台阶。DSC测试精度±2°C，试样量5-10mg。DSC还可测定固化度（残余焓）。冬季固化对Tg影响可参考冬季环氧AB胶固化慢解决方案。

2.2 DMA动态热机械分析

DMA（ASTM E1640）测量储能模量、损耗模量和tanδ随温度变化。Tg通常取tanδ峰值温度，精度±1°C。DMA比DSC更灵敏，可同时获得模量随温度变化曲线。DMA测试频率1Hz，升温速率3-5°C/min。

表面问题可参考环氧AB胶表面发白原因分析。

三、配方对Tg影响

3.1 环氧树脂类型

双酚A型环氧Tg 80-120°C，双酚F型Tg 70-100°C（粘度低但Tg略低），酚醛环氧Tg 150-200°C（高交联密度），多官能环氧Tg 180-250°C（航空航天级）。增韧配方可参考高韧性环氧AB胶配方解析。

3.2 固化剂选择

脂肪胺Tg 80-110°C，芳香胺Tg 120-160°C，酸酐Tg 120-200°C，咪唑/叔胺Tg 100-140°C。高温固化剂（如DDS）Tg可达200°C以上。颜色差异可参考透明与琥珀色环氧胶对比。

四、耐温性能与Tg

4.1 热变形温度

HDT（热变形温度）通常为Tg的80-90%。工作温度上限建议为Tg-20°C（长期）和Tg-10°C（短期）。例如Tg=120°C的环氧胶，长期工作温度上限100°C。导热灌封耐温可参考环氧AB胶导热系数提升方案。

4.2 Tg与内应力

从固化温度冷却到室温时，Tg以上热膨胀系数为50-80ppm/°C，Tg以下为20-40ppm/°C。Tg越高，固化温度与室温的温差产生的热收缩越大，内应力越高。高Tg配方需要配合填料和增韧剂控制内应力。FDA合规可参考食品级环氧AB胶FDA认证。PP粘接可参考环氧AB胶粘PP方案。

五、不同Tg应用选型

5.1 通用应用（Tg 80-120°C）

消费电子灌封、五金粘接等常温应用选Tg 80-120°C脂肪胺固化体系，成本适中，工艺性好。收缩控制可参考环氧AB胶收缩率控制。绝缘性可参考环氧AB胶绝缘电阻测试。

5.2 高温应用（Tg 150-200°C）

汽车电子、LED封装、电机绝缘等高温应用选Tg 150-200°C酸酐或芳香胺体系，耐温150°C长期。阻燃选型可参考环氧AB胶阻燃UL94。水下固化可参考环氧AB胶水下固化方案。耐酸碱选型可参考环氧AB胶耐酸碱性能评测。快干选型可参考快干与慢干AB胶对比。结构胶选型可参考结构胶选型指南。灌封基础可参考灌封胶气泡成因分析。过期胶Tg降低可参考环氧AB胶过期分析。

总结

环氧AB胶Tg是耐温性能的核心指标，由交联密度、链刚性和固化剂类型决定。DSC和DMA是Tg主要测试方法。工作温度上限建议Tg-20°C（长期）。通用应用选Tg 80-120°C，高温应用选Tg 150-200°C。高Tg配方需配合填料和增韧剂控制内应力。华创材料提供不同Tg等级的环氧AB胶，满足从常温到高温的各类应用需求。

关键词标签：环氧AB胶Tg,玻璃化转变温度,环氧胶耐温,Tg测试方法
